Артикул
R-HPTIIA4-08060/10
Наличие
В наличии

221.63 ₽

Минимальное количество заказа этого товара 100

Материал
Нержавеющая сталь А4
Размер
М8 60/10 мм
Все характеристики

Доставка послезавтра и позже, от 5000 ₽
Обратите внимание. Наша компания работает со странами СНГ только через представительство в РФ.

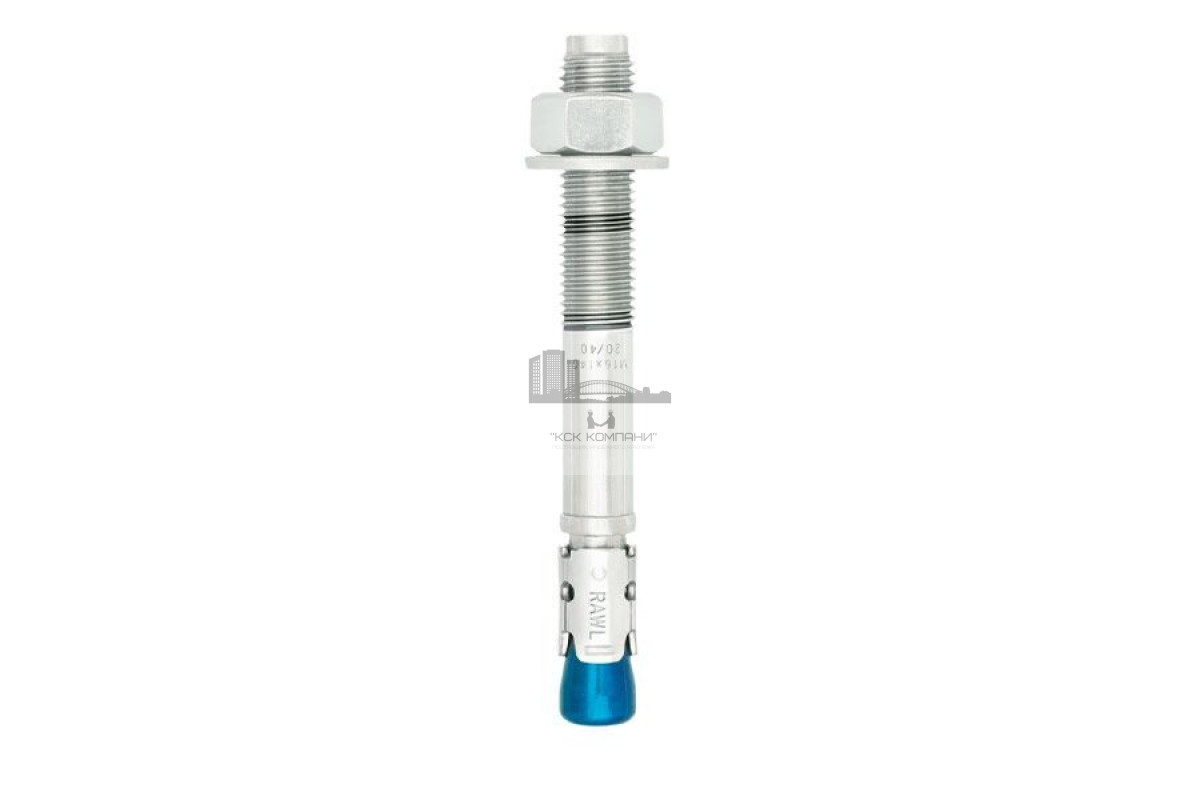

Анкер клиновой RAWLPLUG R-HPTII нержавеющая сталь А4

Анкер из нержавеющей стали - для бетона с трещинами и без трещин

Свойства и преимущества

Наивысшее качество для получения оптимальной несущей способности
используется при неглубокой анкеровке с целью предотвращения контакта с арматурой
Обозначение глубины анкеровки помогает соблюдать точность выполнения монтажных работ
Огнестойкость
Высокая прочность крепления в растрескивающемся нерастрескивающемся бетоне, подтвержденная Европейским техническим свидетельством (Сертификация ЕТА по 1 типу).
Материал из нержавеющей стали, обеспечивающий максимальную стойкость к коррозии
Конструкция R-HPTII позволяет осуществлять сверление и монтаж непосредственно через закрепляемый элемент, что позволяет сократить усилия, затрачиваемые при выполнении монтажных работ

Применение

Укрепления фасада
Барьерные ограждения
Стальные конструкции
Защитные стены
Перила
Тяжелые устройства
Балюстрады
Пассажирские лифты
Фасады
Ограждения и ворота
Подпорки для кладки
Платформы
Общественные сидения
Стеллажи

Инструкция по монтажу

Просверлить отверстие необходимого диаметра и с необходимой глубиной
Удалить сверлильную стружку и тщательно очистить отверстие с помощью ручного насоса и ершика
Вставить анкер в отверстие, проведя его через закрепляемый элемент, и вбить молотком на соответствующую глубину.
Используя динамометрический ключ, закрутить гайку с необходимым крутящим моментом

Установочные данные

Размер			M8	M10	M12	M16
Диаметр резьбы	d	[мм]	8	10	12	16
Диаметр отверстия в основании	d₀	[мм]	8	10	12	16
Крутящий момент	T_inst	[Nm]	15	30	50	100
Размер ключа	Sw	[мм]	13	17	19	24
Наружный диаметр шайбы		[мм]	16	20	24	30
СТАНДАРТНАЯ ГЛУБИНА АНКЕРОВКИ
Минимальная глубина отверстия в основании	h_0,s	[мм]	65	80	90	110
Минимальная глубина заделки анкера в основание	h_nom,s	[мм]	55	69	80	100
Минимальная толщина основания	h_min,s	[мм]	100	120	140	170
Минимальное расстояние между точками крепления (Бетон без трещин)	s_{min, s}	[мм]	55	70	90	135
Минимальное расстояние между точками крепления (Бетон с трещинами)	s_{min, s}	[мм]	55	70	90	135
Минимальное расстояние от края основания (Бетон без трещин)	c_{min, s}	[мм]	40	50	55	80
Минимальное расстояние от края основания (Бетон с трещинами)	c_{min, s}	[мм]	40	45	55	70
РЕДУЦИРОВАННАЯ ГЛУБИНА АНКЕРОВКИ
Минимальная глубина отверстия в основании	h_0,r	[мм]	50	60	70	90
Минимальная глубина заделки анкера в основание	h_nom,r	[мм]	40	49	60	80
Минимальная толщина основания	h_min,r	[мм]	100	100	100	130
Минимальное расстояние между точками крепления (Бетон без трещин)	s_min,r	[мм]	50	70	120	150
Минимальное расстояние между точками крепления (Бетон с трещинами)	s_min,r	[мм]	50	70	120	150
Минимальное расстояние от края основания (Бетон без трещин)	c_min,r	[мм]	50	60	70	90
Минимальное расстояние от края основания (Бетон с трещинами)	c_min,r	[мм]	40	50	70	85

Механческие свойства

Размер			M8	M10	M12	M16
Предел прочности при растяжении	f_uk	[N/mm2]	600	600	550	550
Предел текучести при растяжении	f_yk	[N/mm2]	450	450	413	413
Зона сечения – вырыв	A_s	[мм2]	36.6	58	84.3	157
Упругий момент сопротивления сечения	W_el	[мм3]	50.27	98.17	169.65	402.12
Характеристический изгибающий момент	M⁰_Rk,s	[Nm]	22	45	72	180
Расчётное сопротивление изгибу	M	[Nm]	18	36	57	144

Упрощённые данные для одного анкерного соединения

Рабочие характеристики отдельного анкера без учета влияния краёв и соседних анкеров - ETAG 001

Размер		M8	M10	M12	M16
БЕТОН БЕЗ ТРЕЩИН
Стандартная глубина анкеровки h_ef	[мм]	47.00	59.00	68.00	85.00
Редуцированная глубина анкеровки h_ef	[мм]	32.00	39.00	48.00	65.00
БЕТОН С ТРЕЩИНАМИ
Стандартная глубина анкеровки h_ef	[мм]	47.00	59.00	68.00	85.00
Редуцированная глубина анкеровки h_ef	[мм]	32.00	39.00	48.00	65.00
CРЕДНЯЯ РАЗРУШАЮЩАЯ НАГРУЗКА
УСИЛИЕ НА ВЫРЫВ N_Ru,m
БЕТОН БЕЗ ТРЕЩИН
Стандартная глубина анкеровки	[кН]	15.40	22.80	29.20	55.80
Редуцированная глубина анкеровки	[кН]	10.40	16.00	22.10	37.90
БЕТОН С ТРЕЩИНАМИ
Стандартная глубина анкеровки	[кН]	9.70	11.50	18.60	30.40
Редуцированная глубина анкеровки	[кН]	5.60	9.80	13.40	22.20
УСИЛИЕ НА СРЕЗ V_Ru,m
БЕТОН БЕЗ ТРЕЩИН
Стандартная глубина анкеровки	[кН]	14.00	22.20	29.60	54.50
Редуцированная глубина анкеровки	[кН]	11.80	19.20	29.60	54.50
БЕТОН С ТРЕЩИНАМИ
Стандартная глубина анкеровки	[кН]	14.00	21.20	29.60	54.50
Редуцированная глубина анкеровки	[кН]	8.50	13.60	15.40	54.50
ХАРАКТЕРНАЯ НАГРУЗКА
УСИЛИЕ НА ВЫРЫВ N_Rk
БЕТОН БЕЗ ТРЕЩИН
Стандартная глубина анкеровки	[кН]	9.00	16.00	25.00	39.50
Редуцированная глубина анкеровки	[кН]	7.50	12.00	16.80	26.40
БЕТОН С ТРЕЩИНАМИ
Стандартная глубина анкеровки	[кН]	6.00	9.00	12.00	25.00
Редуцированная глубина анкеровки	[кН]	3.00	7.50	9.00	16.00
УСИЛИЕ НА СРЕЗ V_Rk
БЕТОН БЕЗ ТРЕЩИН
Стандартная глубина анкеровки	[кН]	11.70	18.50	24.60	45.40
Редуцированная глубина анкеровки	[кН]	9.14	14.70	16.79	45.40
БЕТОН С ТРЕЩИНАМИ
Стандартная глубина анкеровки	[кН]	11.60	16.31	24.60	45.40
Редуцированная глубина анкеровки	[кН]	6.52	10.52	11.97	37.70
РАСЧЁТНАЯ НАГРУЗКА
УСИЛИЕ НА ВЫРЫВ N_Rd
БЕТОН БЕЗ ТРЕЩИН
Стандартная глубина анкеровки	[кН]	5.00	10.70	16.70	26.30
Редуцированная глубина анкеровки	[кН]	4.17	6.67	11.20	17.60
БЕТОН С ТРЕЩИНАМИ
Стандартная глубина анкеровки	[кН]	3.33	6.00	8.00	16.70
Редуцированная глубина анкеровки	[кН]	1.67	4.17	6.00	10.70
УСИЛИЕ НА СРЕЗ V_Rd
БЕТОН БЕЗ ТРЕЩИН
Стандартная глубина анкеровки	[кН]	9.40	14.80	19.70	36.30
Редуцированная глубина анкеровки	[кН]	6.09	9.84	11.20	35.30
БЕТОН С ТРЕЩИНАМИ
Стандартная глубина анкеровки	[кН]	7.73	10.88	19.68	36.30
Редуцированная глубина анкеровки	[кН]	4.34	7.01	7.98	25.15
