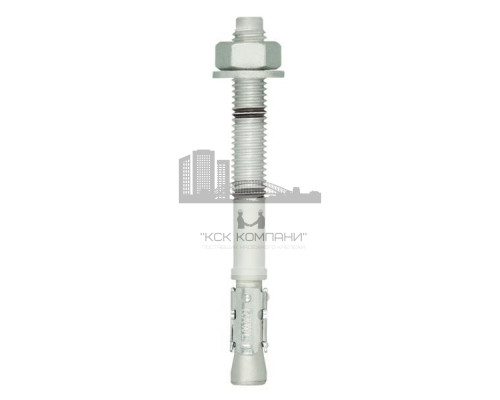

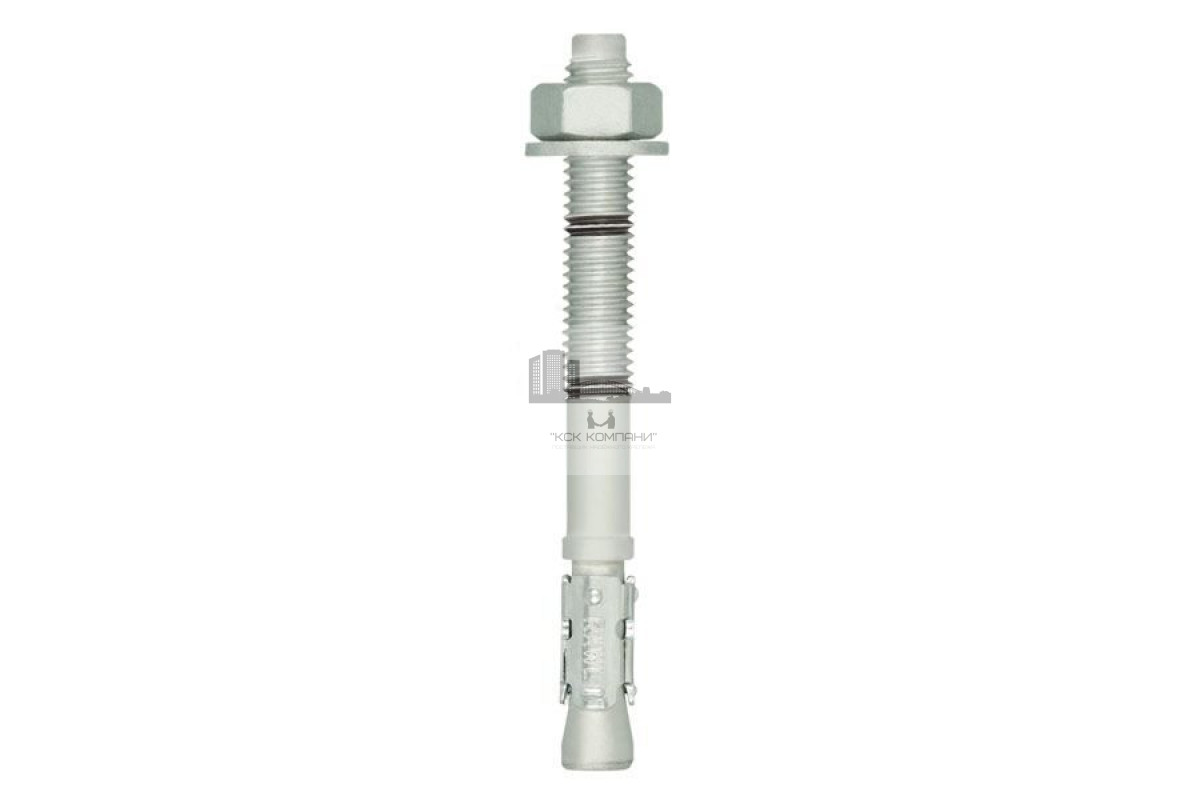

Анкер клиновой RAWLPLUG R-HPTII-ZF с антикоррозионным покрытием Delta

Анкерный болт с антикоррозийным покрытием для бетона с трещинами и без трещин

Свойства и преимущества

Обладает свойствами огнестойкости.
используется при неглубокой анкеровке с целью предотвращения контакта с арматурой
Новое поколение анкерных болтов с уникальной защитной пленкой
Огнестойкость
Наивысшее качество для получения оптимальной несущей способности
Конструкция R-HPTII позволяет осуществлять сверление и монтаж непосредственно через закрепляемый элемент, что позволяет сократить усилия, затрачиваемые при выполнении монтажных работ
Высокая прочность крепления в растрескивающемся нерастрескивающемся бетоне, подтвержденная Европейским техническим свидетельством (Сертификация ЕТА по 1 типу).
Обозначение глубины анкеровки помогает соблюдать точность выполнения монтажных работ

Материал основания

Бетон с трещинами, класс C20/25-C50/60
Бетон без трещин C20/25-C50/60
Армированный бетон

Также для применения в

Природный камень

Применение

Укрепления фасада
Кронштейны
Барьерные ограждения
Стальные конструкции
Защитные стены
Перила
Тяжелые устройства
Балюстрады
Пассажирские лифты
Фасады
Стеллажи
Платформы
Ограждения и ворота

Инструкция по монтажу

Просверлить отверстие необходимого диаметра и с необходимой глубиной
Удалить сверлильную стружку и тщательно очистить отверстие с помощью ручного насоса и ершика
Вставить анкер в отверстие, проведя его через закрепляемый элемент, и вбить молотком на соответствующую глубину.
Используя динамометрический ключ, закрутить гайку с необходимым крутящим моментом

Установочные данные

Размер			M8	M10	M12	M16	M20
Диаметр резьбы	d	[мм]	8	10	12	16	20
Диаметр отверстия в основании	d₀	[мм]	8	10	12	16	20
Крутящий момент	T_inst	[Nm]	10	20	40	100	180
Размер ключа	Sw	[мм]	13	17	19	24	30
Наружный диаметр шайбы		[мм]	16	20	24	30	37
СТАНДАРТНАЯ ГЛУБИНА АНКЕРОВКИ
Минимальная глубина отверстия в основании	h_0,s	[мм]	65	79	90	110	129
Минимальная глубина заделки анкера в основание	h_nom,s	[мм]	55	69	80	100	119
Минимальная толщина основания	h_min,s	[мм]	100	120	140	170	200
Минимальное расстояние между точками крепления (Бетон без трещин)	s_{min, s}	[мм]	50	70	90	160	180
Минимальное расстояние между точками крепления (Бетон с трещинами)	s_{min, s}	[мм]	50	70	90	160	180
Минимальное расстояние от края основания (Бетон без трещин)	c_{min, s}	[мм]	40	50	65	85	100
Минимальное расстояние от края основания (Бетон с трещинами)	c_{min, s}	[мм]	40	45	65	90	100
РЕДУЦИРОВАННАЯ ГЛУБИНА АНКЕРОВКИ
Минимальная глубина отверстия в основании	h_0,r	[мм]	50	59	70	90	110
Минимальная глубина заделки анкера в основание	h_nom,r	[мм]	40	49	60	80	100
Минимальная толщина основания	h_min,r	[мм]	100	100	100	130	160
Минимальное расстояние между точками крепления (Бетон без трещин)	s_min,r	[мм]	55	75	150	190	300
Минимальное расстояние между точками крепления (Бетон с трещинами)	s_min,r	[мм]	55	75	150	190	300
Минимальное расстояние от края основания (Бетон без трещин)	c_min,r	[мм]	45	60	70	100	160
Минимальное расстояние от края основания (Бетон с трещинами)	c_min,r	[мм]	40	50	80	110	120

Механческие свойства

Размер			M8	M10	M12	M16	M20
Предел прочности при растяжении	f_uk	[N/mm2]	620	620	620	620	620
Предел прочности при срезе	f_uk	[N/mm2]	520	520	520	520	520
Предел текучести при растяжении	f_yk	[N/mm2]	531	531	531	531	531
Предел текучести при срезе	f_yk	[N/mm2]	416	416	416	416	416
Зона сечения – вырыв	A_s	[мм2]	25.5	40.7	60.1	106.6	162.9
Зона сечения – срез	A_s	[мм2]	38.9	61.7	89.6	165.2	259.1
Упругий момент сопротивления сечения	W_el	[мм3]	34.3	68.3	119.6	299.5	588.3
Характеристический изгибающий момент	M⁰_Rk,s	[Nm]	19	38	67	167	328
Расчётное сопротивление изгибу	M	[Nm]	15	31	53	134	263

Упрощённые данные для одного анкерного соединения

Рабочие характеристики отдельного анкера без учета влияния краёв и соседних анкеров - ETAG 001

Размер		M8	M10	M12	M16	M20
БЕТОН БЕЗ ТРЕЩИН
Стандартная глубина анкеровки h_ef	[мм]	47.00	59.00	68.00	85.00	99.00
Редуцированная глубина анкеровки h_ef	[мм]	32.00	39.00	48.00	65.00	80.00
БЕТОН С ТРЕЩИНАМИ
Стандартная глубина анкеровки h_ef	[мм]	47.00	59.00	68.00	85.00	99.00
Редуцированная глубина анкеровки h_ef	[мм]	32.00	39.00	48.00	65.00	80.00
CРЕДНЯЯ РАЗРУШАЮЩАЯ НАГРУЗКА
УСИЛИЕ НА ВЫРЫВ N_Ru,m
БЕТОН БЕЗ ТРЕЩИН
Стандартная глубина анкеровки	[кН]	12.40	20.60	27.70	45.50	64.80
Редуцированная глубина анкеровки	[кН]	9.60	13.60	17.60	34.50	47.10
БЕТОН С ТРЕЩИНАМИ
Стандартная глубина анкеровки	[кН]	7.50	12.50	19.90	27.30	41.90
Редуцированная глубина анкеровки	[кН]	4.80	8.60	12.80	26.80	32.70
УСИЛИЕ НА СРЕЗ V_Ru,m
БЕТОН БЕЗ ТРЕЩИН
Стандартная глубина анкеровки	[кН]	12.20	19.20	28.00	51.50	80.90
Редуцированная глубина анкеровки	[кН]	12.20	19.20	28.00	51.50	80.90
БЕТОН С ТРЕЩИНАМИ
Стандартная глубина анкеровки	[кН]	12.20	19.20	28.00	51.50	80.90
Редуцированная глубина анкеровки	[кН]	12.20	19.20	28.00	51.50	80.90
ХАРАКТЕРНАЯ НАГРУЗКА
УСИЛИЕ НА ВЫРЫВ N_Rk
БЕТОН БЕЗ ТРЕЩИН
Стандартная глубина анкеровки	[кН]	9.00	12.00	20.00	35.00	49.74
Редуцированная глубина анкеровки	[кН]	7.50	9.00	12.00	26.46	36.13
БЕТОН С ТРЕЩИНАМИ
Стандартная глубина анкеровки	[кН]	5.00	9.00	12.00	20.00	30.00
Редуцированная глубина анкеровки	[кН]	3.00	6.00	9.00	16.00	25.76
УСИЛИЕ НА СРЕЗ V_Rk
БЕТОН БЕЗ ТРЕЩИН
Стандартная глубина анкеровки	[кН]	9.10	15.70	23.70	47.10	60.60
Редуцированная глубина анкеровки	[кН]	9.10	12.30	16.79	47.10	60.60
БЕТОН С ТРЕЩИНАМИ
Стандартная глубина анкеровки	[кН]	9.10	15.70	23.70	47.10	60.60
Редуцированная глубина анкеровки	[кН]	6.52	8.77	11.97	37.73	51.52
РАСЧЁТНАЯ НАГРУЗКА
УСИЛИЕ НА ВЫРЫВ N_Rd
БЕТОН БЕЗ ТРЕЩИН
Стандартная глубина анкеровки	[кН]	5.00	8.00	13.30	23.33	33.16
Редуцированная глубина анкеровки	[кН]	4.17	5.00	8.00	17.64	24.09
БЕТОН С ТРЕЩИНАМИ
Стандартная глубина анкеровки	[кН]	2.78	6.00	8.00	13.33	20.00
Редуцированная глубина анкеровки	[кН]	1.67	3.33	6.00	10.67	17.17
УСИЛИЕ НА СРЕЗ V_Rd
БЕТОН БЕЗ ТРЕЩИН
Стандартная глубина анкеровки	[кН]	7.28	12.56	18.96	37.68	48.48
Редуцированная глубина анкеровки	[кН]	6.09	8.20	11.20	35.29	48.18
БЕТОН С ТРЕЩИНАМИ
Стандартная глубина анкеровки	[кН]	7.28	10.88	18.96	37.62	47.28
Редуцированная глубина анкеровки	[кН]	4.34	5.85	7.98	25.15	34.35
