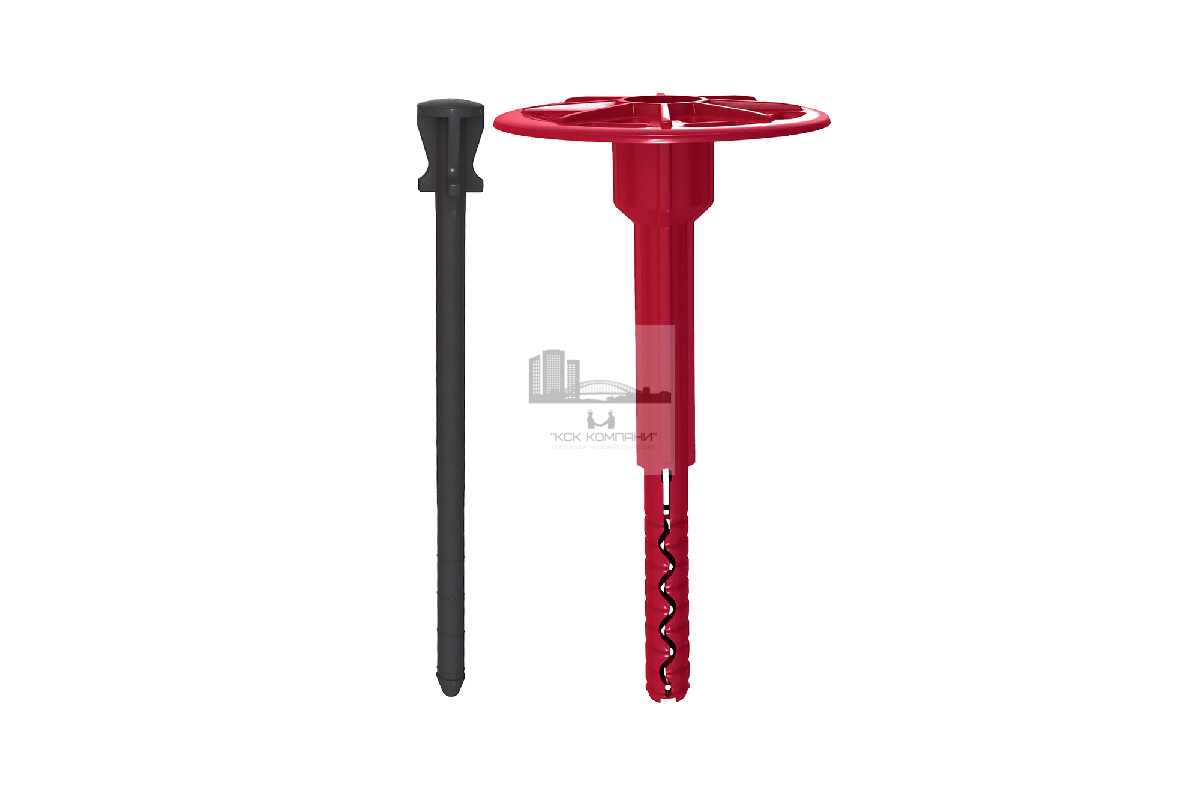

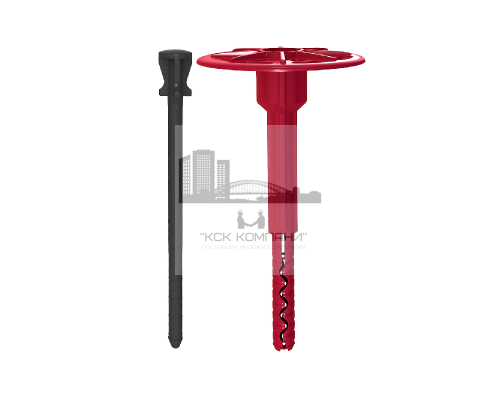

Тарельчатый дюбель TERMOCLIP (ТЕРМОКЛИП) Стена 2РH с ребрами ограничения глубины и забивным полиамидным распорным элементом (блок-сополимер)

Полимерный тарельчатый дюбель с рёбрами ограничения глубины и забивным полиамидным распорным элементом

Назначение

Предназначен для крепления теплоизоляционных плит к несущему основанию в фасадных системах наружного утепления с воздушным зазором. Наилучшим образом подходит для крепления теплоизоляционных плит малой плотности. Специальные ребра дают возможность ограничения глубины монтажа, предотвращают деформацию теплоизоляционных плит, что приводит к сохранению теплотехнической однородности по плоскости стены.

Материал

Тарельчатый дюбель выполнен из блок-сополимера на основе высоко- молекулярного полиэтилена, обладающего высокими физико-механическими свойствами. Распорный элемент PH выполнен из ударопрочного стеклонаполненного полиамида.

Длина анкера, мм	Диаметр отв., мм	Глубина анкеровки, мм	Толщина прикр. м-ла*, мм	Диаметр тарельчатого элемента, мм
95	8	45	50	60
115	8	45	70	60
125	8	45	80	60
135	8	45	90	60
145	8	45	100	60
165	8	45	120	60
175	8	45	130	60
195	8	45	150	60
215	8	45	170	60
225	8	45	180	60

Усилие вырыва анкера из бетона, кН	1.2
Усилие вырыва анкера из кирпича, кН	1.2
Температурный диапазон эксплуатации, °С	–50 ... +80°С
Удельные теплопотери через дюбель, Вт/°С	0 (не выявлены)
Температурный диапазон эксплуатации, °С	–50 ... +80°С

Область применения

Фасады НФС (Навесные Фасадные Системы).

Предназначен для крепления теплоизоляционных строительных материалов и изделий толщиной от 50 до 180 мм к наружным и внутренним ограждающим конструкциям зданий и сооружений различного назначения. Дюбели применяют в качестве анкерного крепления в основаниях:

• тяжелый и легкий бетон, и изделия из него;
• полнотелый керамический и силикатный кирпич;

Типы основания

• Бетон от Б15
• Полнотелый кирпич

Категории использования	Процесс сверления
Бетон	Ударное бурение
Полнотелый кирпич	Ударное бурение

Монтаж

При монтаже соблюдать правила подбора длины крепежа, так как анкерная зона дюбеля 45 мм. Пример: при толщине утеплителя 120 мм, длина дюбеля составляет – 165 мм.

Запрещено применение сверла со слишком высоким радиальным биением или слишком большим допуском твердосплавной вставки. Рекомендуется применять только сверла Termoclip, изготовленные в соответствии со стандартом PGM.

Отверстие должно буриться сверлом диаметром 8 мм на глубину 20 мм больше, чем длина анкера и обязательно продуваться сжатым воздухом или очищаться с помощью ершика.

Преимущества Стена 2PH

1. Ребра ограничения глубины монтажа дают возможность гарантированной глубины установки, предотвращают деформацию теплоизоляционных плит, что приводит к сохранению теплотехнической однородности по плоскости стены.
2. Наилучшим образом подходит для крепления теплоизоляционных плит пониженной плотности, сохраняя геометрию верхнего слоя утеплителя.
3. Тарельчатый дюбель выполнен из блок-сополимера на основе высокомолекулярного полиэтилена, обладающего высокими физико-механическими свойствами.
4. Конструктивные особенности рандоли позволяют выдерживать повышенную нагрузку на отрыв до 3кН.
5. Наличие полостей с обратной стороны тарельчатого держателя повышают адгезию со штукатурным слоем (ETAG-004).
6. Теплопотери через дюбель X_p= 0 Вт/К.
7. Распорный элемент из стеклонаполненного полиамида с ударопрочной головкой обеспечит надежный и удобный монтаж.
8. Отсутствие коррозии и удельных потерь тепла в течении всего срока эксплуатации механического крепления фасадной системы.
9. Расчетный срок службы дюбеля согласно требованиям ETAG-004 не менее 25 лет.
10. Крепление теплоизоляционных материалов толщиной от 50 до 180 мм.
11. Все крепления предварительно собраны.
