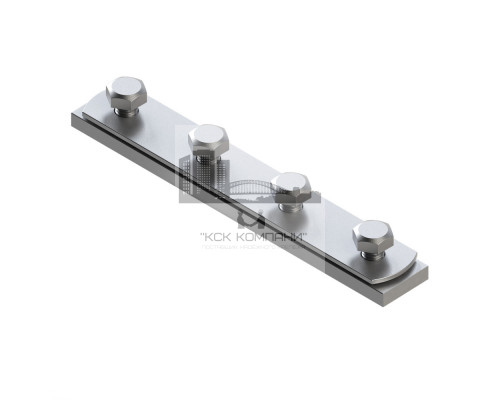

28 6F4 M8 Соединитель продольный Termoclip для профилей, 23x148/152x2/6 мм

• Материал: Оцинкованная сталь

• Область применения: Сборка рам, кронштейнов, эстакад, траверс или кронштейнов из легких и средних монтажных шин серии TSC размером 28x18; 28x30 мм, предназначенных для монтажа оборудования и трассировки сетей трубопроводов, вентиляционных каналов связана с необходимостью соединения двух профилей встык для увеличения их длины. Для этого удобно воспользоваться продольным соединителем TSP SC 28 от торговой марки Termoclip.

• Описание и особенности: Детали соединителя изготовлены из оцинкованной стали. В комплект имеется две пластины шириной 23 мм при длине 148 и 152 соответственно. Меньшая полоса имеет толщину 2, большая – 6 мм. В каждом элементе выполнено по 4-е расположенных вдоль отверстий. В короткой пластине просверлены скважины диаметром 8.5 мм; а в более длинной нарезана резьба М8. Шаг сверления 40 мм. В отверстия закручены болты с шестигранной головкой. Под их шляпки подложены зубчатые шайбы от самопроизвольного отвинчивания. Собранный соединитель заводят в шины так, чтобы внутренние торцы профилей разместились между пластинами, и затягивают крепеж.

• Производитель: Марка TERMOCLIP (Россия)

Свойства и преимущества

• Стыковка двух шин производится с высокой точностью.
• Надежное и прочное соединение профилей при помощи 4-х болтов.
• Оперативность монтажа соединителя за счет возможности его продольного скольжения по торцам.
• Универсальность применения – необходимо меньшее число соединителей для большего объема задач.
• Высокая жесткость и увеличенная несущая способность соединительного узла.
