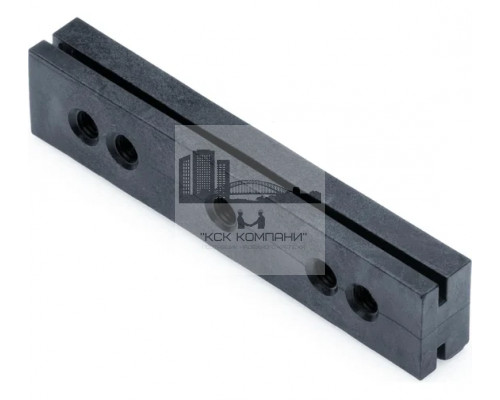

38 F5 Опора скользящая Termoclip для легких трубопроводов ультрамид, M8 23x20x60 мм

• Материал: Ультрамид армированный стекловолокном.

• Область применения: Опора применяется вместе с сантехническими хомутами и предназначена для металлических и для пластмассовых труб. Используется как компенсационная опора обеспечивающая большие перемещения трубопроводов.

• Описание и особенности: Свободно выбираемая длина линии перемещения путём выбора соответствующей длины профиля.

• Производитель: Марка TERMOCLIP (Россия).

Свойства и преимущества

1. При использовании узла из двух скользящих опор при низкой конструктивной высоте в размере всего лишь 50 мм (с профилем 38х40) обеспечиваются большие компенсации смещения труб в осевом и радиальном направлениях (угловое решение).
2. Износостойкая скользящая опора, выдерживающая высокую нагрузку, изготавливается из ультрамида, армированного стекловолокном.

Функционирование

• Используется при монтаже для горизонтальных и вертикальных легких трубопроводов.
• Применяется при монтаже как скользящее крепление.
• Подходит для монтажа и закрепления трубопроводов с термическим линейным расширением.
• Скользящее крестообразное крепление для линий перемещения в осевом и радиальном направлениях в сочетании с другими скользящими опорами.
• Используется при монтаже с трубными хомутами, шпильками, профилем и соединительными элементами.

Внимание:

• При монтаже следить за тем, чтобы шпилька была полностью закручена в башмак.
• При монтаже с хомутом шпилька должна выступать не более чем на 70 мм (для M8) и не более чем на 100 мм (для M10).
• Момент затяжки контргайки для шпильки M10 — 18 Hм.
