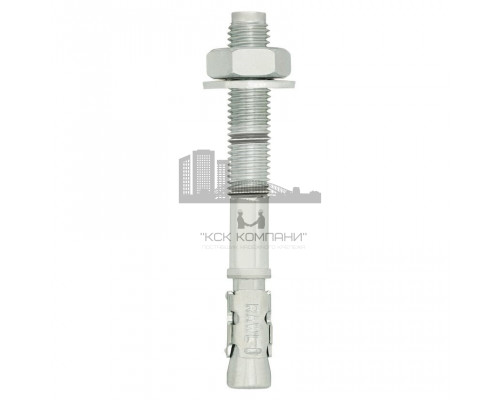

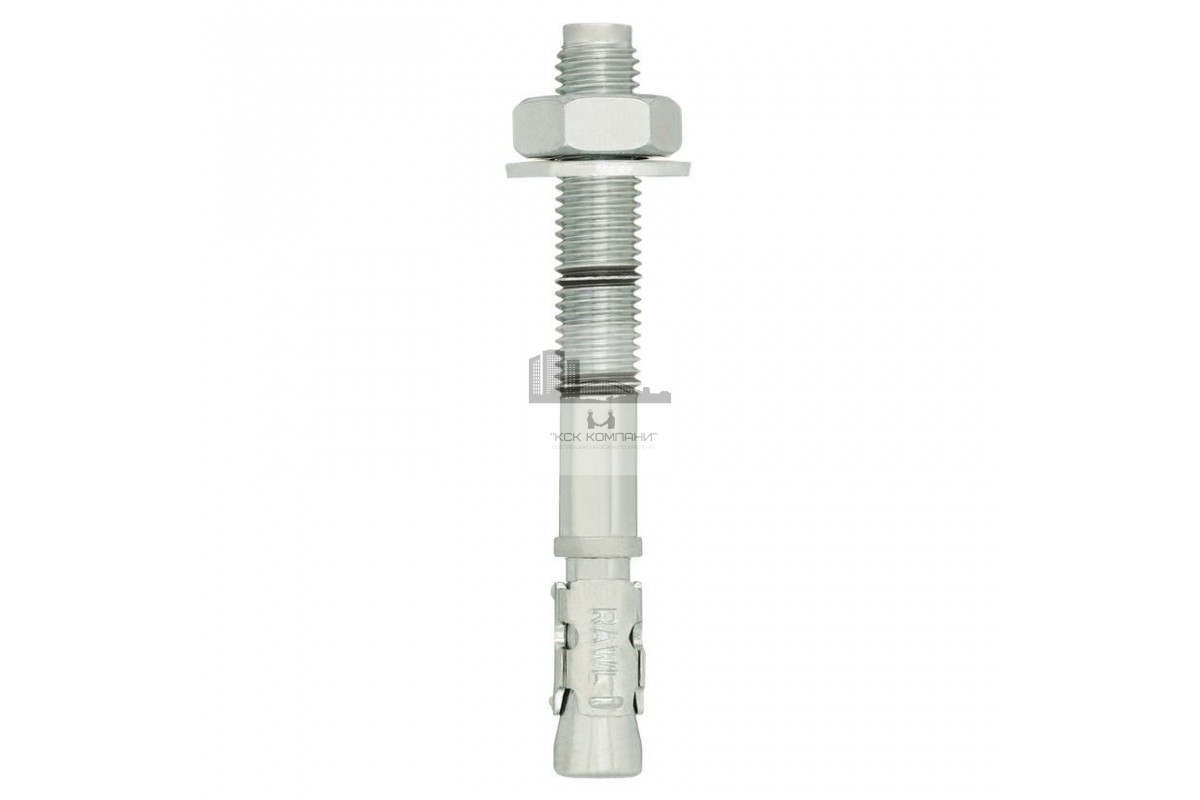

Анкер клиновой RAWLPLUG R-XPT-HD из горячеоцинкованной стали

Огнестойкий оцинкованный анкерный болт для бетона без трещин

Свойства и преимущества

R-XPT - используется при неглубокой анкеровке с целью предотвращения контакта с арматурой
Высокое качество вместе с высокой экономичностью
Анкер с повышенной коррозионной устойчивостью
Конструкция позволяет осуществлять сверление и монтаж непосредственно через закрепляемый элемент, что позволяет сократить усилия, затрачиваемые при выполнении монтажных работ
Холодная формовка обеспечивает постоянную точность размеров
Обозначение глубины анкеровки помогает соблюдать точность выполнения монтажных работ

Материал основания

Бетон без трещин C20/25-C50/60
Армированный бетон

Также для применения в

Природный камень

Применение

Укрепление фасада
Защитная стена
Балюстрады
Барьерные ограждения
Перила
Стеллажи
Стальные конструкции
Столбики

Инструкция по монтажу

Просверлить отверстие необходимого диаметра и с необходимой глубиной
Удалить сверлильную стружку и тщательно очистить отверстие с помощью ручного насоса и ершика
Вставить анкер в отверстие, проведя его через закрепляемый элемент, и вбить молотком на соответствующую глубину.
Используя динамометрический ключ, закрутить гайку с необходимым крутящим моментом

Установочные данные

Размер			M6	M8	M10	M12	M16	M20	M24
Диаметр резьбы	d	[мм]	6	8	10	12	16	20	24
Диаметр отверстия в основании	d₀	[мм]	6	8	10	12	16	20	24
Крутящий момент	T_inst	[Nm]	5	15	30	50	100	200	300
Размер ключа	Sw	[мм]	10	13	17	19	24	30	36
СТАНДАРТНАЯ ГЛУБИНА АНКЕРОВКИ
Минимальная глубина отверстия в основании	h_0,s	[мм]	55	60	65	85	105	125	140
Минимальная глубина заделки анкера в основание	h_nom,s	[мм]	50	55	59	80	100	119	135
Минимальная толщина основания	h_min,s	[мм]	84	100	100	136	170	198	224
Минимальное расстояние между точками крепления	s_{min, s}	[мм]	45	50	55	75	90	140	180
Минимальное расстояние от края основания	c_{min, s}	[мм]	50	40	50	65	80	100	200
РЕДУЦИРОВАННАЯ ГЛУБИНА АНКЕРОВКИ
Минимальная глубина отверстия в основании	h_0,r	[мм]	35	45	55	65	85	105	125
Минимальная глубина заделки анкера в основание	h_nom,r	[мм]	30	40	49	60	80	99	120
Минимальная толщина основания	h_min,r	[мм]	80	100	100	100	130	158	194
Минимальное расстояние между точками крепления	s_min,r	[мм]	40	45	55	100	100	125	160
Минимальное расстояние от края основания	c_min,r	[мм]	45	40	65	100	100	125	160

Механческие свойства

Размер			M6	M8	M10	M12	M16	M20	M24
Предел прочности при растяжении	f_uk	[N/mm2]	620	620	620	620	620	620	620
Предел прочности при срезе	f_uk	[N/mm2]	520	520	520	520	520	520	520
Предел текучести при растяжении	f_yk	[N/mm2]	531	531	531	531	531	531	531
Предел текучести при срезе	f_yk	[N/mm2]	416	416	416	416	416	416	416
Зона сечения – вырыв	A_s	[мм2]	15.2	25.5	40.7	60.1	106.6	162.9	311
Зона сечения – срез	A_s	[мм2]	20.1	36.6	58	84.3	157	245	353
Упругий момент сопротивления сечения	W_el	[мм3]	12.7	31.2	62.3	109.2	277.5	540.9	935.5
Характеристический изгибающий момент	M⁰_Rk,s	[Nm]	7.1	17	35	61	155	302	651
Расчётное сопротивление изгибу	M	[Nm]	5.7	14	28	49	124	241	521

Упрощённые данные для одного анкерного соединения

Рабочие характеристики отдельного анкера без учета влияния краёв и соседних анкеров - ETAG 001

Размер		M6	M8	M10	M12	M16	M20	M24
CРЕДНЯЯ РАЗРУШАЮЩАЯ НАГРУЗКА
УСИЛИЕ НА ВЫРЫВ N_Ru,m
Стандартная глубина анкеровки	[кН]	8.68	16.15	20.03	29.95	47.87	58.40	71.73
Редуцированная глубина анкеровки	[кН]	4.20	9.61	12.91	20.95	34.75	46.60	61.57
УСИЛИЕ НА СРЕЗ V_Ru,m
Стандартная глубина анкеровки	[кН]	6.66	12.15	19.24	27.95	51.54	80.85	152.33
Редуцированная глубина анкеровки	[кН]	6.66	12.15	16.00	27.95	51.54	80.85	152.33
ХАРАКТЕРНАЯ НАГРУЗКА
УСИЛИЕ НА ВЫРЫВ N_Rk
Стандартная глубина анкеровки	[кН]	6.85	9.72	12.61	20.17	27.59	35.02	41.89
Редуцированная глубина анкеровки	[кН]	2.98	6.05	8.87	12.87	19.36	28.05	35.56
УСИЛИЕ НА СРЕЗ V_Rk
Стандартная глубина анкеровки	[кН]	5.50	9.72	12.61	23.30	43.00	67.40	83.78
Редуцированная глубина анкеровки	[кН]	2.98	6.05	8.87	12.87	38.72	56.10	70.72
РАСЧЁТНАЯ НАГРУЗКА
УСИЛИЕ НА ВЫРЫВ N_Rd
Стандартная глубина анкеровки	[кН]	2.72	3.86	5.00	8.00	10.95	13.90	16.62
Редуцированная глубина анкеровки	[кН]	1.18	2.40	3.52	5.11	7.68	11.13	14.03
УСИЛИЕ НА СРЕЗ V_Rd
Стандартная глубина анкеровки	[кН]	2.72	3.86	5.00	16.01	21.90	27.79	33.25
Редуцированная глубина анкеровки	[кН]	1.18	2.40	3.52	5.11	15.37	22.26	28.06
