Анкер клиновой RAWLPLUG R-XPT из оцинкованной стали, М10 95/25 мм — Анкеры клиновые

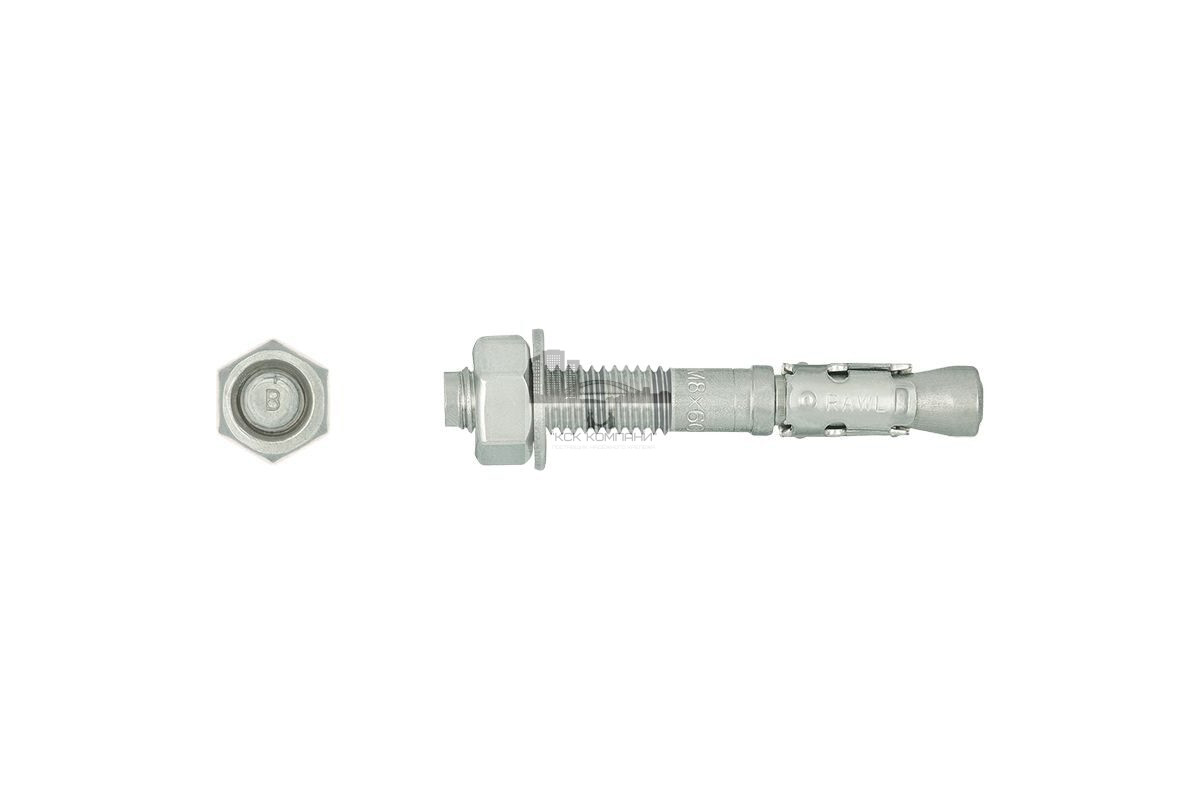

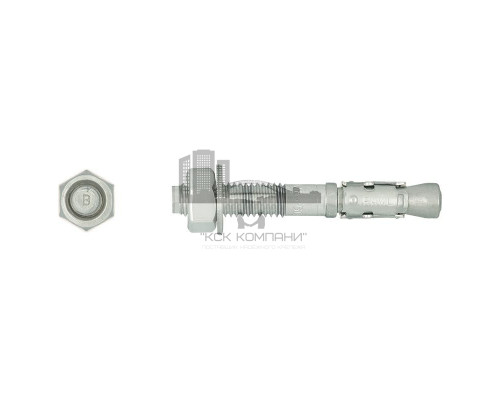

Анкер клиновой RAWLPLUG R-XPT из оцинкованной стали

Клиновой анкер для бетона без трещин

Свойства и преимущества

• Конструкция позволяет осуществлять сверление и монтаж непосредственно через закрепляемый элемент, что позволяет сократить усилия, затрачиваемые при выполнении монтажных работ
• Оптимальная конструкция муфты анкера предназначена для высоких нагрузок
• используется при неглубокой анкеровке с целью предотвращения контакта с арматурой
• Простой сквозной монтаж (монтаж и сверление в прикрепляемом материале).
• Высокое качество вместе с высокой экономичностью
• Высокая прочность крепления в бетоне без трещин, подтвержденная Европейским техническим свидетельством (Сертификация ЕТА по 7 типу).
• Холодная формовка обеспечивает постоянную точность размеров
• Обозначение глубины анкеровки помогает соблюдать точность выполнения монтажных работ

Материал основания

• Бетон без трещин C20/25-C50/60
• Армированный бетон

Также для применения в

• Природный камень

Применение

• Укрепление фасада
• Защитная стена
• Балюстрады
• Барьерные ограждения
• Перила
• Стеллажи
• Стальные конструкции
• Столбики

Инструкция по монтажу

1. Просверлить отверстие необходимого диаметра и с необходимой глубиной
2. Удалить сверлильную стружку и тщательно очистить отверстие с помощью ручного насоса и ершика
3. Вставить анкер в отверстие, проведя его через закрепляемый элемент, и вбить молотком на соответствующую глубину.
4. Используя динамометрический ключ, закрутить гайку с необходимым крутящим моментом

Установочные данные

Размер			M6	M8	M10	M12	M16	M20	M24
Диаметр резьбы	d	[мм]	6	8	10	12	16	20	24
Диаметр отверстия в основании	d0	[мм]	6	8	10	12	16	20	24
Крутящий момент	Tinst	[Nm]	5	15	30	50	100	200	300
Размер ключа	Sw	[мм]	10	13	17	19	24	30	36
СТАНДАРТНАЯ ГЛУБИНА АНКЕРОВКИ
Минимальная глубина отверстия в основании	h0,s	[мм]	55	65	69	90	110	129	140
Минимальная глубина заделки анкера в основание	hnom,s	[мм]	50	55	59	80	100	119	135
Минимальная толщина основания	hmin,s	[мм]	84	100	100	136	170	198	224
Минимальное расстояние между точками крепления	smin, s	[мм]	45	50	55	75	90	140	180
Минимальное расстояние от края основания	cmin, s	[мм]	50	40	50	65	80	100	200
РЕДУЦИРОВАННАЯ ГЛУБИНА АНКЕРОВКИ
Минимальная глубина отверстия в основании	h0,r	[мм]	35	50	59	70	90	110	125
Минимальная глубина заделки анкера в основание	hnom,r	[мм]	30	40	49	60	80	100	120
Минимальная толщина основания	hmin,r	[мм]	80	100	100	100	130	158	194
Минимальное расстояние между точками крепления	smin,r	[мм]	40	45	55	100	100	125	160
Минимальное расстояние от края основания	cmin,r	[мм]	45	40	65	100	100	125	160



Механческие свойства

Размер			M6	M8	M10	M12	M16	M20	M24
Предел прочности при растяжении	fuk	[N/mm2]	620	620	620	620	620	620	620
Предел текучести при растяжении	fyk	[N/mm2]	531	531	531	531	531	531	531
Зона сечения – вырыв	As	[мм2]	14.25	25.5	40.7	60.1	106.6	162.9	234.52
Упругий момент сопротивления сечения	Wel	[мм3]	13.15	31.2	62.3	109	276.4	539.9	940.9
Характеристический изгибающий момент	M0Rk,s	[Nm]	7	17	35	61	154	301	525
Расчётное сопротивление изгибу	M	[Nm]	5.6	13.6	28	48.8	123.2	240.8	420



Упрощённые данные для одного анкерного соединения

Рабочие характеристики отдельного анкера без учета влияния краёв и соседних анкеров - ETAG 001

Размер		M6	M8	M10	M12	M16	M20	M24
CРЕДНЯЯ РАЗРУШАЮЩАЯ НАГРУЗКА
УСИЛИЕ НА ВЫРЫВ NRu,m
Стандартная глубина анкеровки	[кН]	8.70	18.10	19.80	28.00	49.70	65.30	67.60
Редуцированная глубина анкеровки	[кН]	5.70	10.90	11.40	21.50	43.00	45.50	62.70
УСИЛИЕ НА СРЕЗ VRu,m
Стандартная глубина анкеровки	[кН]	6.00	12.20	19.20	28.00	51.50	80.90	118.60
Редуцированная глубина анкеровки	[кН]	6.00	12.20	19.06	28.00	51.50	94.70	118.60
ХАРАКТЕРНАЯ НАГРУЗКА
УСИЛИЕ НА ВЫРЫВ NRk
Стандартная глубина анкеровки	[кН]	8.67	12.00	12.00	25.00	39.57	40.00	38.14
Редуцированная глубина анкеровки	[кН]	4.27	9.00	9.00	16.00	26.46	35.00	31.92
УСИЛИЕ НА СРЕЗ VRk
Стандартная глубина анкеровки	[кН]	5.50	10.10	16.00	23.30	43.00	67.40	97.10
Редуцированная глубина анкеровки	[кН]	5.50	9.14	9.14	16.79	43.00	67.40	97.10
РАСЧЁТНАЯ НАГРУЗКА
УСИЛИЕ НА ВЫРЫВ NRd
Стандартная глубина анкеровки	[кН]	3.44	6.67	6.67	13.89	21.99	22.22	15.13
Редуцированная глубина анкеровки	[кН]	1.69	5.00	5.00	8.89	14.70	19.44	12.67
УСИЛИЕ НА СРЕЗ VRd
Стандартная глубина анкеровки	[кН]	4.40	8.08	11.55	18.64	34.40	53.92	77.68
Редуцированная глубина анкеровки	[кН]	4.40	6.09	6.09	11.20	34.40	42.28	77.68
