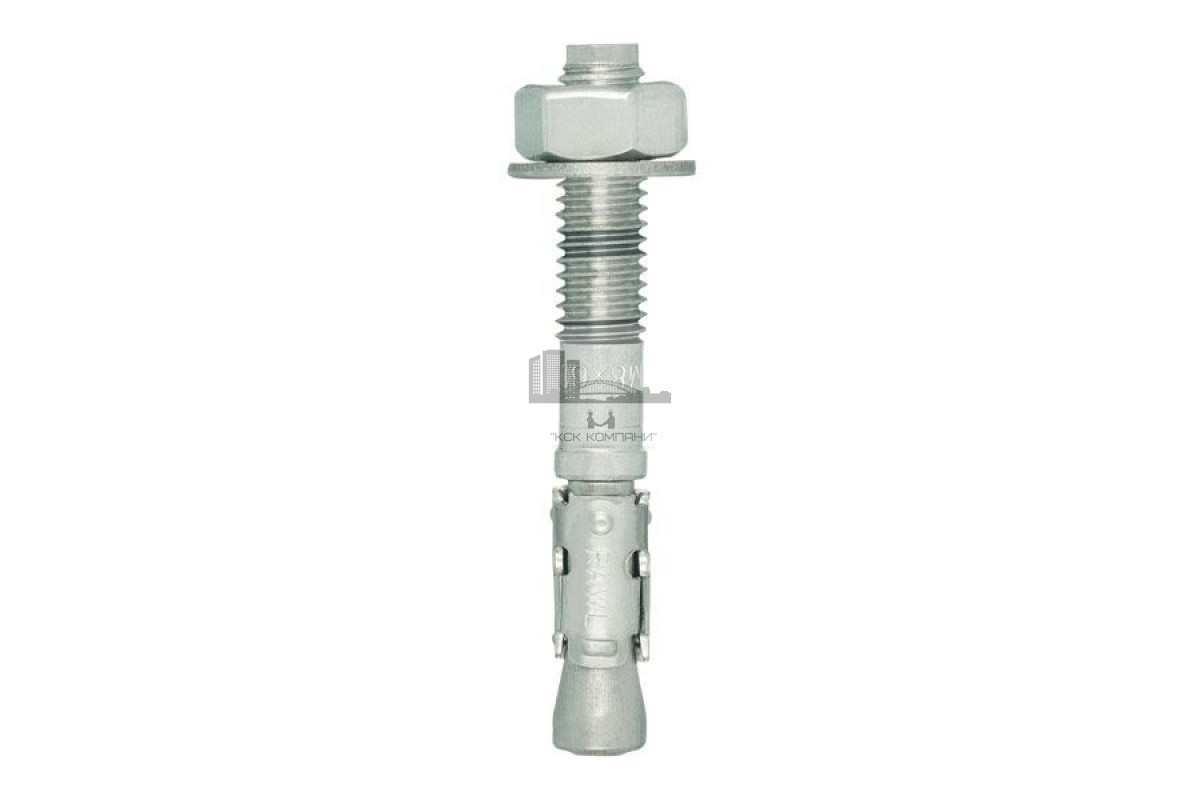

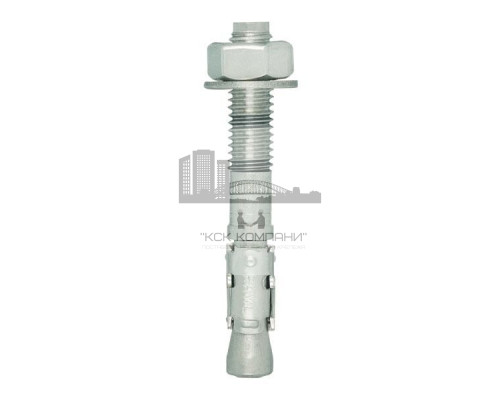

Анкер клиновой RAWLPLUG R-XPTII нержавеющая сталь А4

Анкер из нержавеющей стали - для бетона без трещин

Свойства и преимущества

Простой сквозной монтаж (монтаж и сверление в прикрепляемом материале).
Наивысшее качество для получения оптимальной несущей способности
используется при неглубокой анкеровке с целью предотвращения контакта с арматурой
Материал из нержавеющей стали, обеспечивающий максимальную стойкость к коррозии
Обозначение глубины анкеровки помогает соблюдать точность выполнения монтажных работ
Brak danych

Материал основания

Бетон без трещин C20/25-C50/60
Армированный бетон

Также для применения в

Природный камень

Применение

Укрепление фасада
Защитная стена
Балюстрады
Барьерные ограждения
Перила
Стеллажи
Стальные конструкции
Столбики

Инструкция по монтажу

Просверлить отверстие необходимого диаметра и с необходимой глубиной
Удалить сверлильную стружку и тщательно очистить отверстие с помощью ручного насоса и ершика
Вставить анкер в отверстие, проведя его через закрепляемый элемент, и вбить молотком на соответствующую глубину.
Используя динамометрический ключ, закрутить гайку с необходимым крутящим моментом

Установочные данные

Размер			M6	M8	M10	M12	M16	M20	M24
Диаметр резьбы	d	[мм]	6	8	10	12	16	20	24
Диаметр отверстия в основании	d₀	[мм]	6	8	10	12	16	20	24
Крутящий момент	T_inst	[Nm]	5	15	30	50	100	180	320
Размер ключа	Sw	[мм]	10	13	17	19	24	30	36
СТАНДАРТНАЯ ГЛУБИНА АНКЕРОВКИ
Минимальная глубина отверстия в основании	h_0,s	[мм]	55	65	79	90	110	140	155
Минимальная глубина заделки анкера в основание	h_nom,s	[мм]	50	55	69	80	100	120	135
Минимальная толщина основания	h_min,s	[мм]	100	100	120	140	170	210	230
Минимальное расстояние между точками крепления (Бетон без трещин)	s_{min, s}	[мм]	45	65	90	110	170	170	180
Минимальное расстояние от края основания (Бетон без трещин)	c_{min, s}	[мм]	50	50	60	85	90	160	200
РЕДУЦИРОВАННАЯ ГЛУБИНА АНКЕРОВКИ
Минимальная глубина отверстия в основании	h_0,r	[мм]	40	50	59	70	90	120	140
Минимальная глубина заделки анкера в основание	h_nom,r	[мм]	30	40	49	60	80	100	120
Минимальная толщина основания	h_min,r	[мм]	100	100	100	100	130	210	230
Минимальное расстояние между точками крепления (Бетон без трещин)	s_min,r	[мм]	40	65	115	150	190	160	190
Минимальное расстояние от края основания (Бетон без трещин)	c_min,r	[мм]	45	50	80	100	120	125	160

Механческие свойства

Размер			M6	M8	M10	M12	M16	M20	M24
Предел прочности при растяжении	f_uk	[N/mm2]	800	600	600	550	550	500	500
Предел текучести при растяжении	f_yk	[N/mm2]	600	480	480	440	440	210	210
Зона сечения – вырыв	A_s	[мм2]	14.25	25.5	40.7	60.1	106.6	162.9	234.52
Упругий момент сопротивления сечения	W_el	[мм3]	13.15	31.2	62.3	109	276.4	539.9	940.9
Характеристический изгибающий момент	M⁰_Rk,s	[Nm]	12.62	22	45	72	180	323.9	564.54
Расчётное сопротивление изгибу	M	[Nm]	9.49	17.6	36	57.6	144	136.11	237.2

Упрощённые данные для одного анкерного соединения

Рабочие характеристики отдельного анкера без учета влияния краёв и соседних анкеров - ETAG 001

Размер		M6	M8	M10	M12	M16	M20	M24
CРЕДНЯЯ РАЗРУШАЮЩАЯ НАГРУЗКА
УСИЛИЕ НА ВЫРЫВ N_Ru,m
Стандартная глубина анкеровки	[кН]	9.80	15.40	22.80	30.39	55.80	24.00	30.00
Редуцированная глубина анкеровки	[кН]	1.90	10.40	16.00	22.10	37.90	14.40	19.20
УСИЛИЕ НА СРЕЗ V_Ru,m
Стандартная глубина анкеровки	[кН]	9.80	14.00	22.20	29.60	54.50	48.00	60.00
Редуцированная глубина анкеровки	[кН]	1.90	14.00	22.20	29.60	54.50	28.80	38.40
ХАРАКТЕРНАЯ НАГРУЗКА
УСИЛИЕ НА ВЫРЫВ N_Rk
Стандартная глубина анкеровки	[кН]	7.50	9.00	16.00	25.00	39.57	20.00	25.00
Редуцированная глубина анкеровки	[кН]	1.50	7.50	12.00	16.79	26.46	12.00	16.00
УСИЛИЕ НА СРЕЗ V_Rk
Стандартная глубина анкеровки	[кН]	7.50	11.70	18.50	24.60	45.40	40.00	50.00
Редуцированная глубина анкеровки	[кН]	1.50	9.14	12.30	16.79	45.40	24.00	32.00
РАСЧЁТНАЯ НАГРУЗКА
УСИЛИЕ НА ВЫРЫВ N_Rd
Стандартная глубина анкеровки	[кН]	2.97	5.00	10.67	16.67	26.38	7.94	9.92
Редуцированная глубина анкеровки	[кН]	0.59	4.17	6.67	11.20	17.64	4.76	6.35
УСИЛИЕ НА СРЕЗ V_Rd
Стандартная глубина анкеровки	[кН]	6.00	9.36	14.80	19.68	36.32	32.00	40.00
Редуцированная глубина анкеровки	[кН]	1.20	6.09	8.20	11.20	35.29	19.20	25.60
