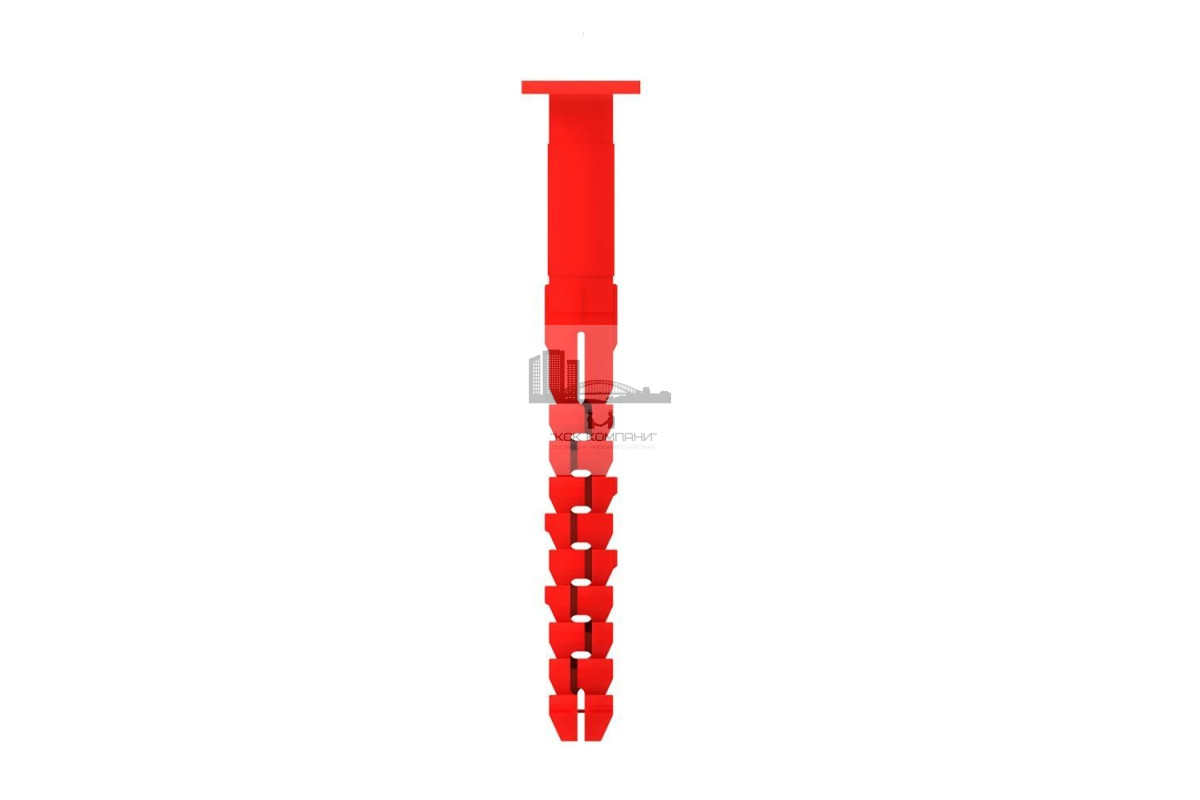

Дюбель TERMOCLIP (ТЕРМОКЛИП) Стена V2Е для крепления кронштеинов навесных фасадных систем c распорным элементом из нержавеющей стали, 10x80/10 мм

Дюбель TERMOCLIP (ТЕРМОКЛИП) Стена V2Е для крепления кронштеинов навесных фасадных систем c распорным элементом из нержавеющей стали

Высокопрочный фасадный анкер для крепления кронштейнов навесных фасадных систем c распорным элементом из нержавеющей стали

Назначение

Материал

Дюбель Стена V2E выполнен из высококачественного полиамида, обладающего высокими прочностными характеристиками. Распорный элемент V2E выполнен из нержавеющей стали.

Согласно заключениям МИСиС по результатам исследований прочностных характеристик и атмосферной стойкости распорных элементов Стена V2E, эксплуатационный срок в средах слабой и средней агрессивности составляет 50 лет. Класс прочности изделий 10.9 по ГОСТ Р 52627-2006.

Область применения

Фасады НФС (Навесные Фасадные Системы) без ограничения этажности, различные нагружаемые конструкции промышленного и общестроительного назначения (системы вентиляции и кондиционирования, маркизы, осветительные приборы и т.д.).

Предназначен для крепления строительных материалов и изделий толщиной до 70 мм (в зависимости от марки дюбеля) к наружным и внутренним конструкциям зданий и сооружений различного назначения. Дюбели применяют в качестве анкерного крепления в основаниях:

• тяжелый и легкий бетон, и изделия из него;
• полнотелый керамический и силикатный кирпич;

Типы основания

• Бетон Б25
• Полнотелый кирпич

Монтаж

Запрещено применение сверла со слишком высоким радиальным биением или слишком большим допуском твердосплавной вставки. Рекомендуется применять только сверла Termoclip, изготовленные в соответствии со стандартом PGM.

Отверстие должно буриться сверлом диаметром 10 мм на глубину 20 мм больше, чем длина анкера и обязательно продуваться сжатым воздухом или очищаться с помощью ершика.

Преимущества Cтена V2E

1. Дюбель Cтена V2E выполнен из высококачественного полиамида, обладающего высокими прочностными характеристиками:
   • устойчивость к воздействию критических температур;
   • высокая ударная вязкость и характеристики сопротивления деформации (не менее 65 МПа);
   • устойчив к динамическим нагрузкам;
   • не воспламеняется и не поддерживает горения;
   • материал без галогенов;
2. За счет специальной распорной зоны усилие вырыва анкера из несущего основания достигает 18 кН.
3. Бортик дюбеля предотвращает появление мостика холода и возникновение контактной коррозии.
4. Развитые упоры предотвращают прокручивание дюбеля в отверстии в момент установки.
5. Наличие ударного стопора предотвращает преждевременное расклинивание дюбеля.
6. Распорный элемент Стена V2E выполнен из нержавеющей стали повышенного класса прочности в соответствии с международным стандартом ISO.
7. Коррозионная стойкость к воздействию среднеагрессивной среды не менее 50 лет.
8. Оптимизированная резьбовая зона дает низкий уровень сопротивления закручиванию и высокий момент затяжки.
9. Универсальность для всех видов строительных материалов.
10. Все крепления предварительно собраны.
