Описание - Клапан понижения давления D04FM-1/2 A Honeywell

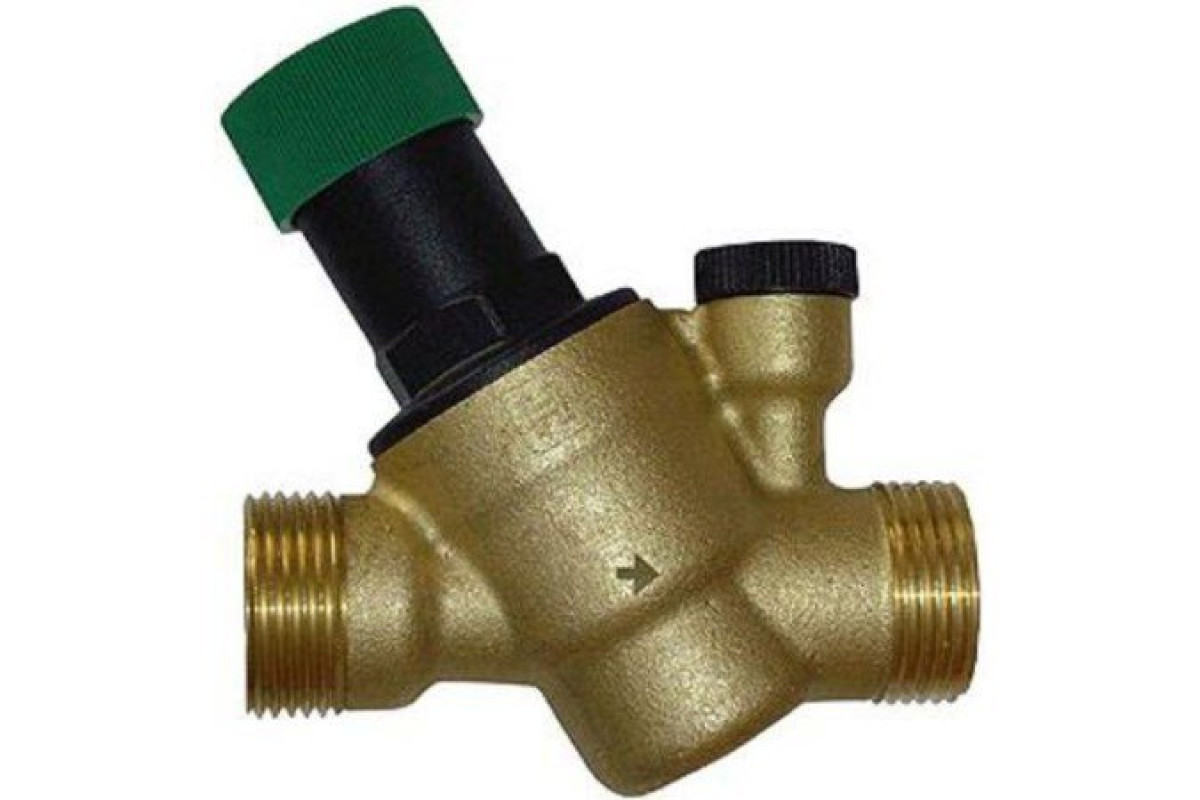

Клапан понижения давления D04FM-1/2 A Honeywell 36922

Клапаны понижения давления D04FM (редукционные клапаны) предохраняют оборудование от избыточного давления в системе водоснабжения.Установка такого клапана позволяет избежать повреждений, вызванных избыточным давлением и уменьшить расход воды. С помощью клапана понижения давления можно также поддерживать постоянный уровень установленного давления на выходе, даже при наличии скачков входного давления. Поддержание выходного давления на постоянном уровне сводит к минимуму шум потока воды. Клапан понижения давления D04FM является наиболее простым и доступным устройством в линейке редукционных клапанов Honeywell-Braukmann. Простота конструкции, тем не менее, не мешает ему обеспечивать выходное давление в заданных пределах. На корпусе предусмотрено посадочное гнездо для подключения манометра, при помощи которого можно отслеживать давление на выходе. Регулирующая пружина клапана не имеет контакта с водой. Перепады давления на входе не влияют на уровень давления на выходе. Клапан D04FM работает по принципу уравнивания усилий. Усилие диафрагмы направленно против силы распрямления пружины. Если впускное давление, а вместе с ним диафрагма, уменьшается в результате забора воды, то большее давление пружины вызывает открытие клапана. Выпускное давление повышается до тех пор, пока усилия диафрагмы и пружины вновь не уравняются. Скачки давления на входе не оказывают влияния на давление, установленное на выходе. Технические характеристики Корпус с внутренней и внешней резьбой и резьбовым отверстием для манометра на выходе Присоединительный размер ВР: 1/2" Присоединительный размер НР: 3/4" Номинальный размер (диаметр): DN 15 Максимальная температура воды: 70°C Максимальное давление на входе: 16 бар Диапазон регулировки выходного давления: от 1,5 до 6 бар Материал клапана: латунь
