Клапан понижения давления D06F-1 1/4 A Honeywell — Редукторы давления

Описание - Клапан понижения давления D06F-1 1/4 A Honeywell

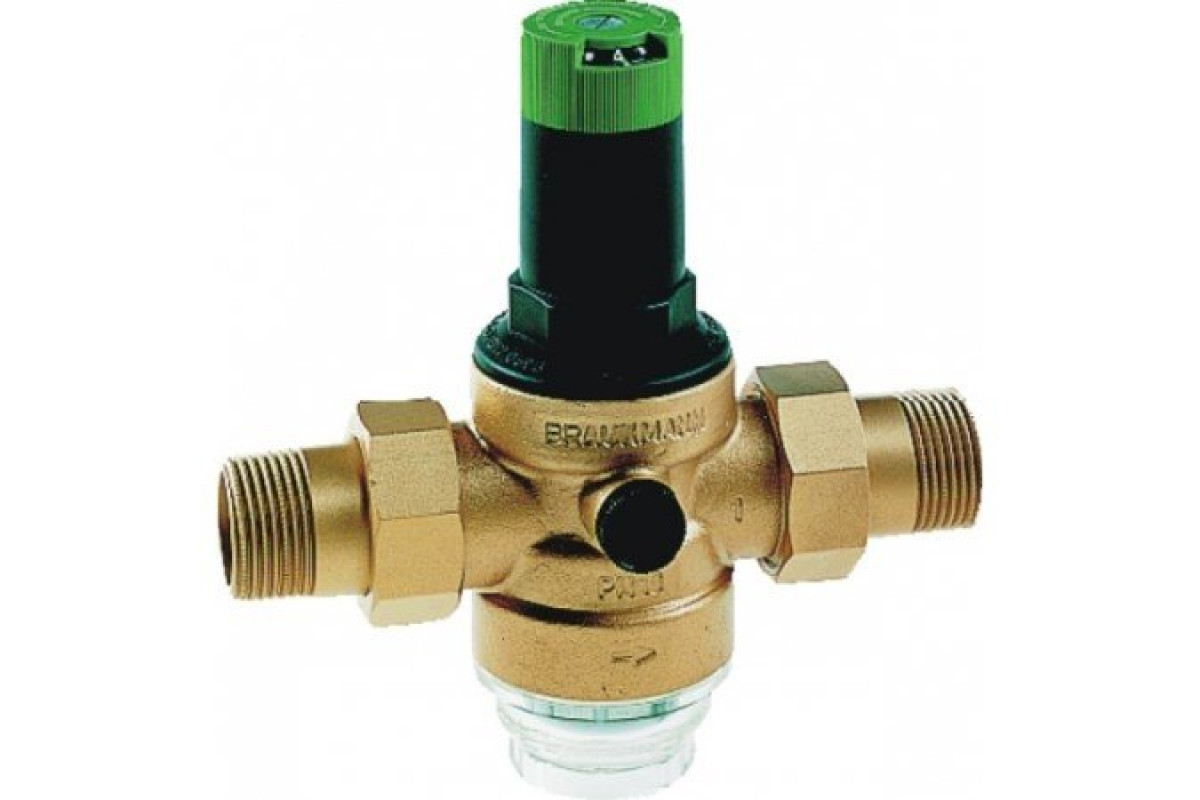

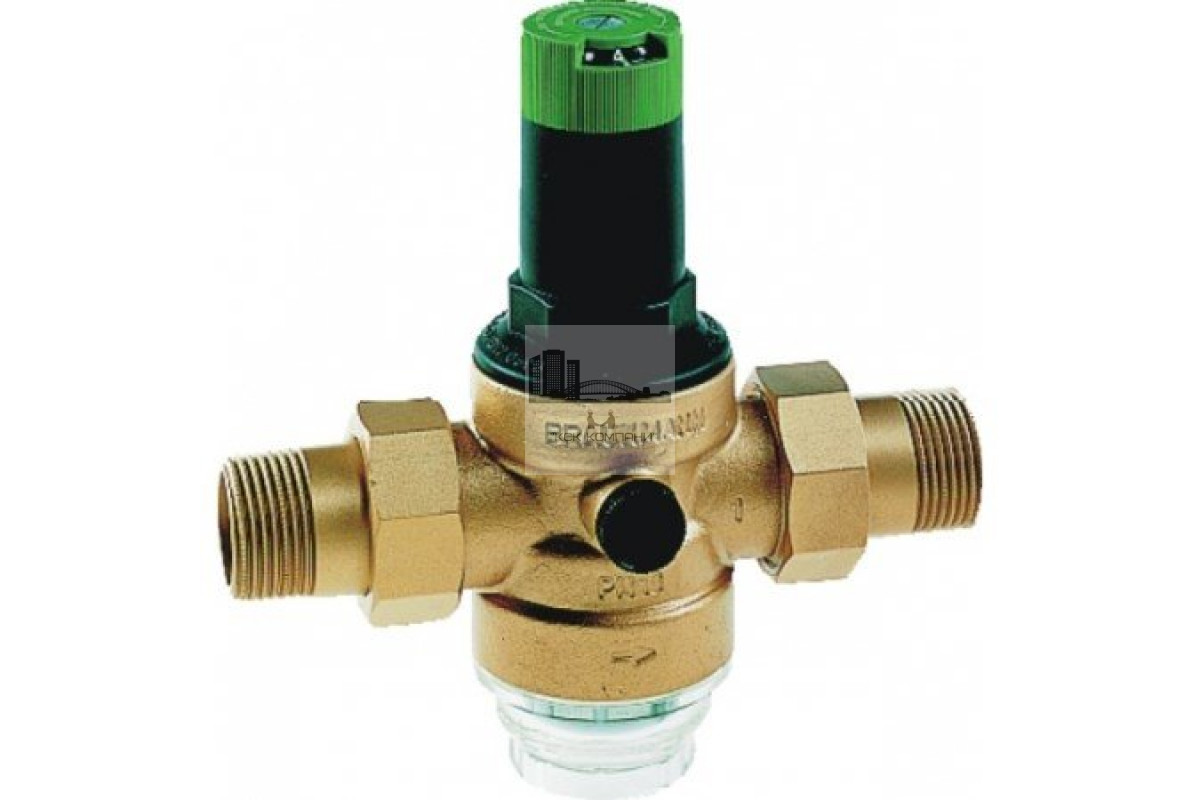

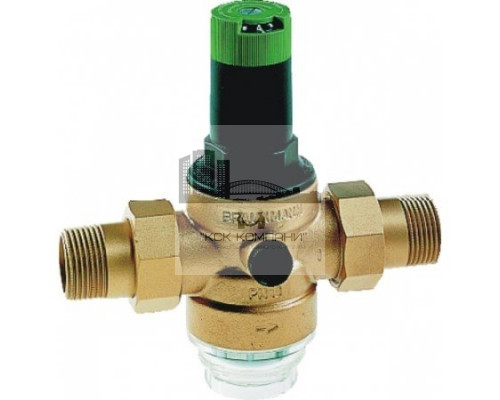

Клапан понижения давления D06F-1 1/4 A Honeywell 36914

Клапаны понижения давления D06F (редукционные клапаны) предохраняют оборудование от избыточного давления в системе водоснабжения. Установка такого клапана позволяет избежать повреждений, вызванных избыточным давлением и уменьшить расход воды. С помощью клапана с понижением давления можно также поддерживать постоянный уровень установленного давления на выходе, даже при наличии скачков входного давления. Поддержание выходного давления на постоянном уровне сводит к минимуму шум потока воды. Давление на выходе клапана понижения давления D06F выставляется с помощью регулировочной ручки. Уровень установленного давления указан прямо на регулировочной шкале. Вкладыш клапана изготовлен из высококачественного синтетического материала и полностью может быть заменен при необходимости. Клапан имеет встроенный фильтр с ячейками сетки 0,16 мм. Клапан D06F работает по принципу уравнивания усилий. Усилие диафрагмы направленно против силы распрямления пружины. Если впускное давление, а вместе с ним диафрагма, уменьшается в результате забора воды, то большее давление пружины вызывает открытие клапана. Выпускное давление повышается до тех пор, пока усилия диафрагмы и пружины вновь не уравняются. Скачки давления на входе не оказывают влияния на давление, установленное на выходе. ОБЩИЕ ХАРАКТЕРИСТИКИ: Корпус с внешней резьбой и резьбовыми отверстиями для манометра (оба на выходе) Материал корпуса из штампованной латуни, устойчивой к вымыванию цинка Штуцеры с наружной резьбой из латуни Сетчатый фильтр из нержавеющей стали(160мкм) Чаша клапана (для горячей воды) из латуни Чаша клапана (для холодной воды) из прозрачного синтетического материала Регулировочная пружина из пружинной стали Армированная волокном диафрагма из NBR Уплотнения из NBR Основные характеристики Использование для холодной воды Присоединительный размер: 1 1/4" Номинальный размер (диаметр): DN 32 Расход: 7.2 м3/час Максимальная температура воды: до 40°C Максимальное давление на входе: 25 бар Диапазон регулировки выходного давления: от 1,5 до 6 бар
