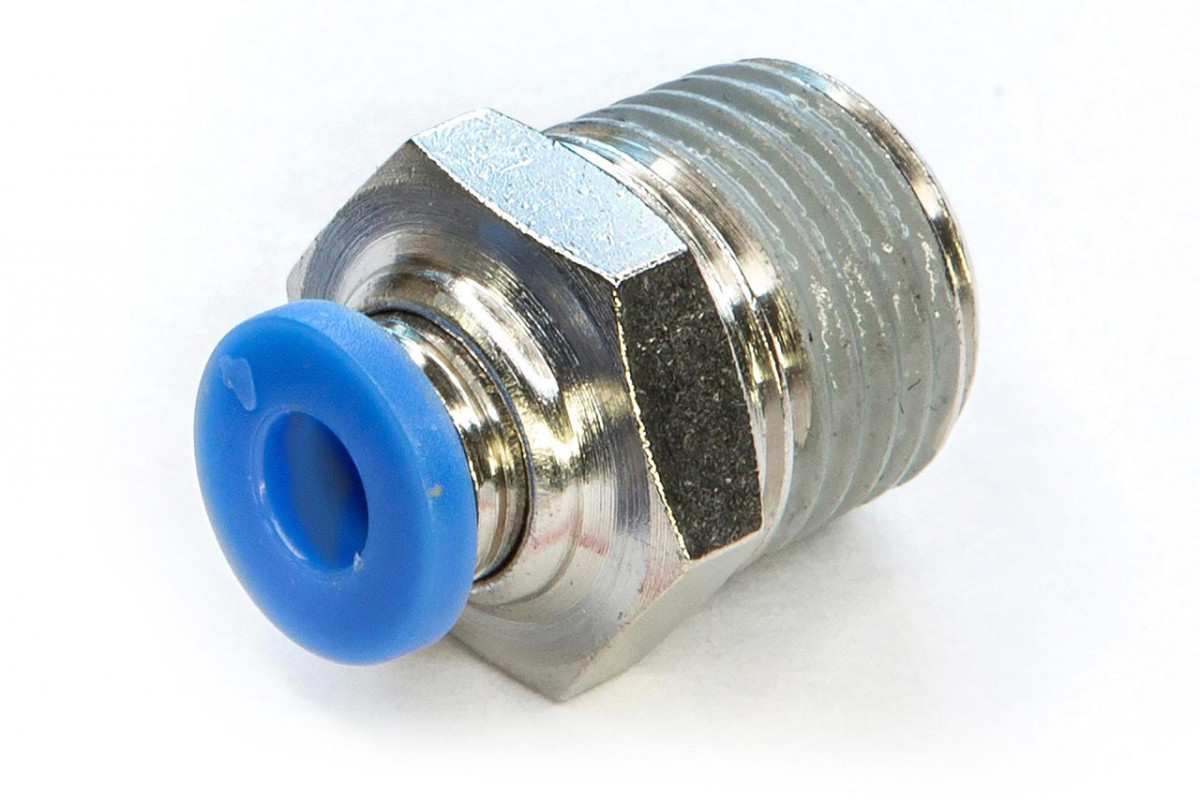

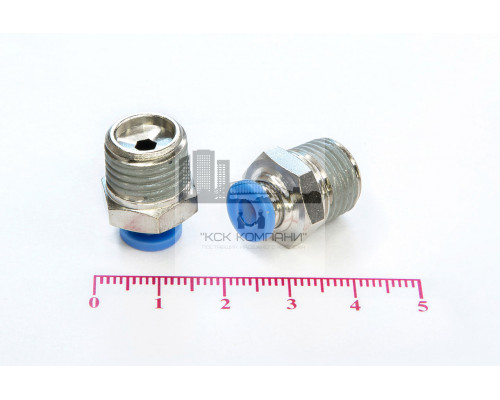

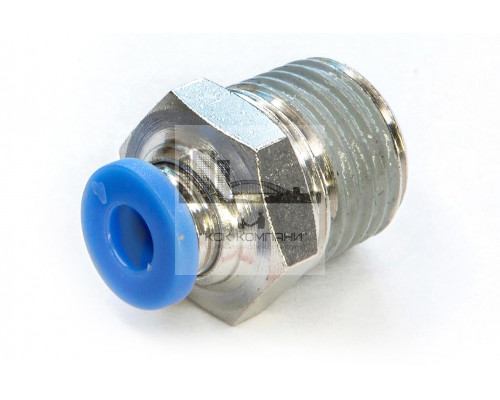

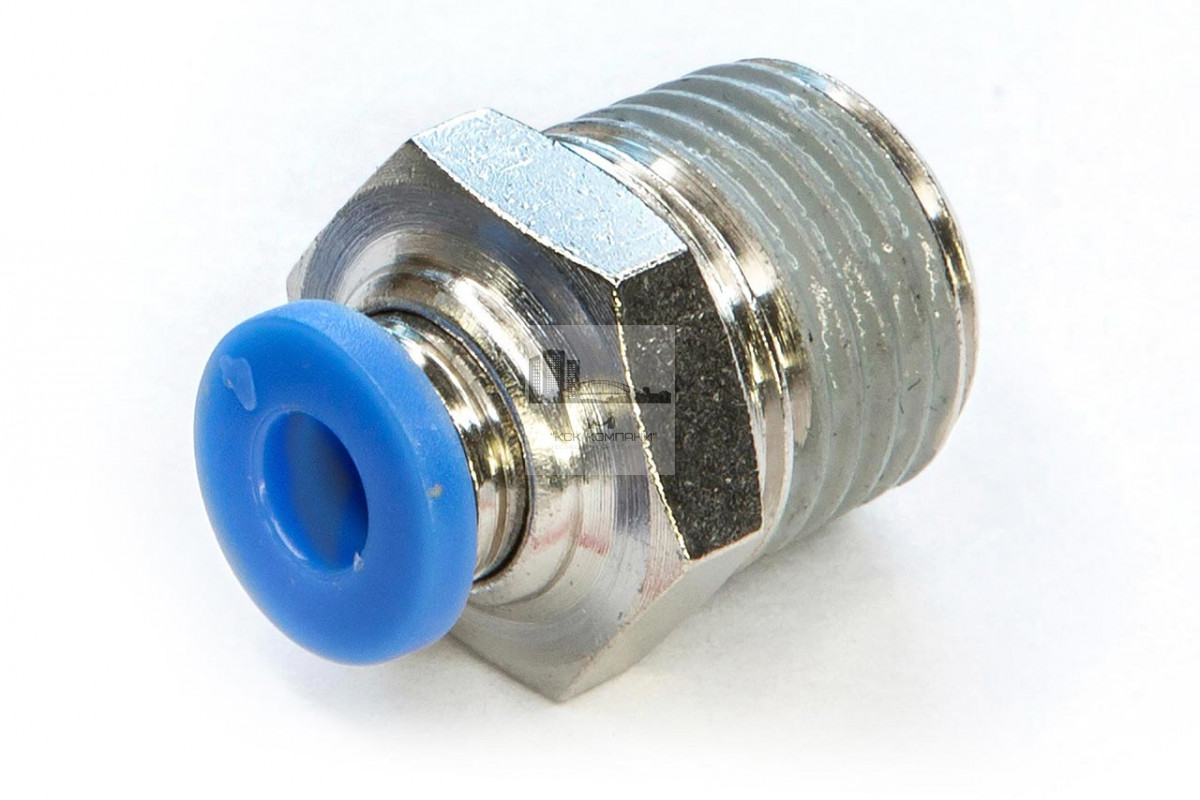

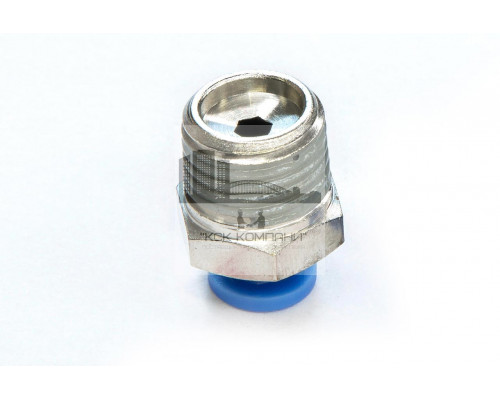

Пневмофитинг цанговый прямой с наружной резьбой PC 4-02 (R1/4") HIMPT — Пневматические фитинги

Описание

Фитинги для пневматических систем — это соединительные части пневматических трубопроводов, устанавливаемые в местах их разветвлений.
Материал: корпус - пластик, внутренние детали - латунь с никелевым покрытием.
Тип соединения: нажимной быстроразъемный (цанговый)
Рабочая среда: воздух, вакуум
Рабочее давление: 1.0 МПа
Максимальное давление: 1.2 МПа
Работоспособны при t° от -20°С до +60°С
Применяется для труб: полиуретан/нейлон
Изготовитель: Китай
Продукция не подлежит обязательной сертификации

Вес 1 шт: 0.012 кг

Минимальная партия: 1 шт

Обозначение типоразмера: PC 4-02 (R1/4")
PC – модель фитинга (трубка-резьба): прямой фитинг с наружной резьбой с одной стороны и нажимным цанговым соединением с другой стороны
4 – наружный диаметр пневмотрубки (мм)
02 – код резьбы: трубная коническая, 55°, размер резьбы 1/4"
R1/4" – размер резьбы по ГОСТ 6211-81:
- число ниток на 1": 19
- шаг резьбы: 1.337 мм
- длина резьбы: 9.7 мм
- рабочая высота профиля: 0.856 мм

Нажимной тип соединения имеет ряд преимуществ:
- надежность;
- установка без использования дополнительных инструментов;
- снятие трубки осуществляет одним нажатием на защитную манжету фитинга;
- возможность многократного присоединения и разъединения трубки.
