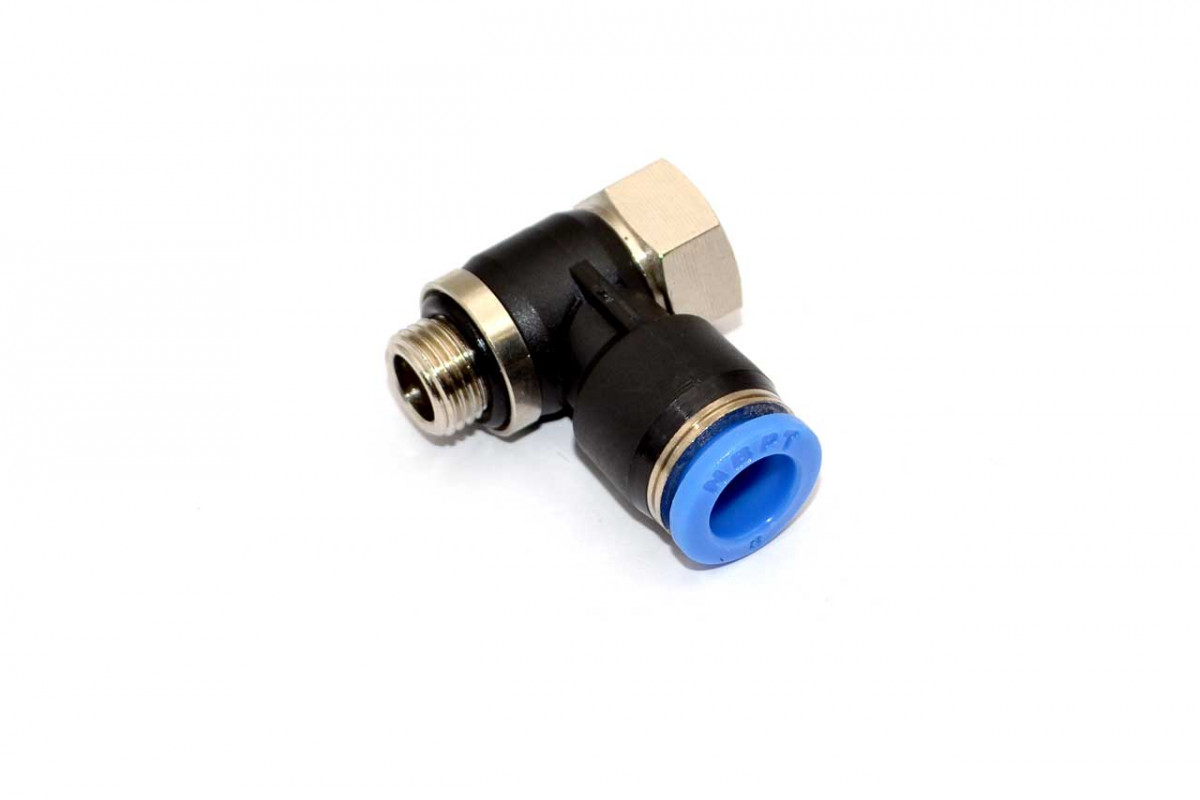

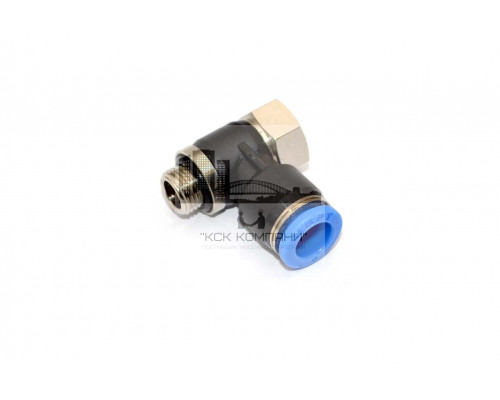

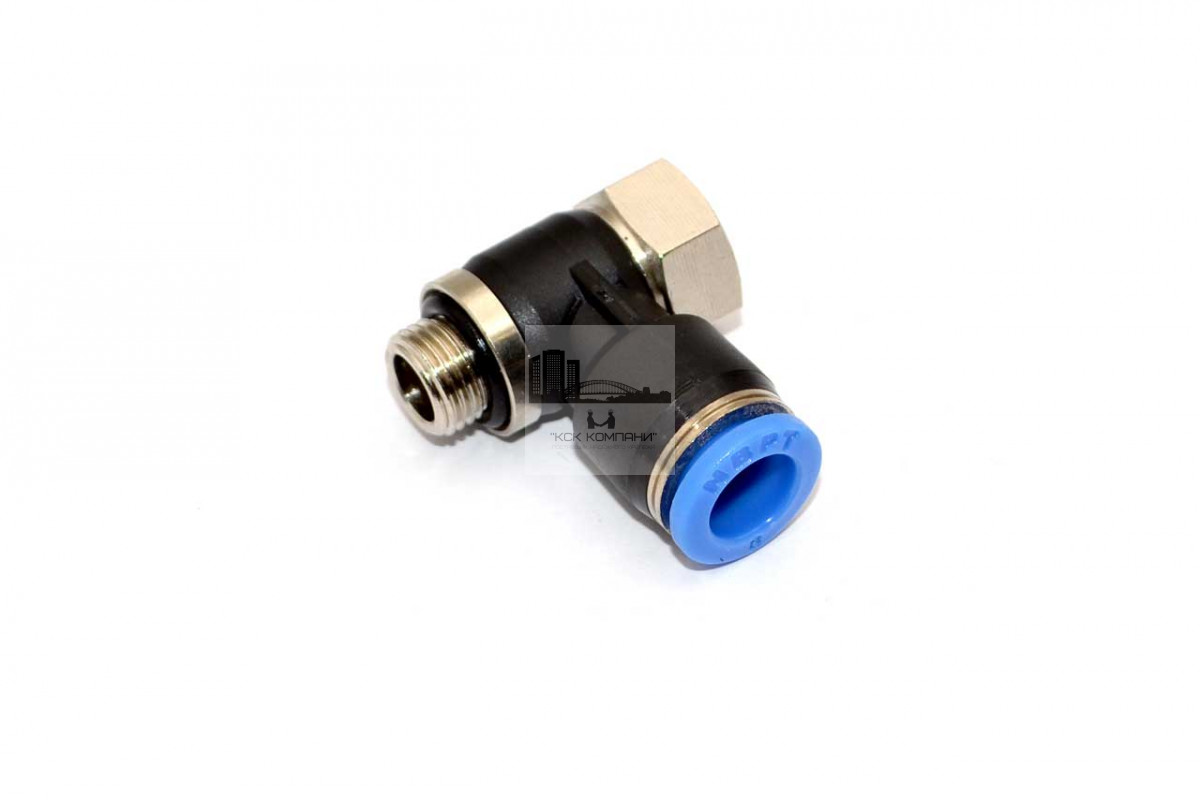

Пневмофитинг цанговый Т-образный PHF 8-G01 (R1/8") HIMPT — Пневматические фитинги

Описание

Фитинги для пневматических систем — это соединительные части пневматических трубопроводов, устанавливаемые в местах их разветвлений.
Материал: корпус - пластик, внутренние детали - латунь с никелевым покрытием.
Тип соединения: нажимной быстроразъемный (цанговый)
Рабочая среда: воздух, вакуум
Рабочее давление: 1.0 МПа
Максимальное давление: 1.2 МПа
Работоспособны при t° от -20°С до +60°С
Применяется для труб: полиуретан/нейлон
Изготовитель: Китай
Продукция не подлежит обязательной сертификации

Вес 1 шт: 0.018 кг

Минимальная партия: 1 шт

Обозначение типоразмера: PHF 8-G01 (R1/8")
PHF – модель фитинга (трубка-резьба-резьба): Т-образный фитинг с наружной резьбой с одной стороны, в внутренней резьбой со второй стороны и нажимным цанговым соединением с третьей стороны
8 – наружный диаметр пневмотрубки (мм)
G – уплотнительное кольцо
01 – код резьбы: трубная коническая, 55°, размер резьбы 1/8"
R1/8" – размер резьбы по ГОСТ 6211-81:
- число ниток на 1": 28
- шаг резьбы: 0.907 мм
- длина резьбы: 6.5 мм
- рабочая высота профиля: 0.581 мм
Нажимной тип соединения имеет ряд преимуществ:
- надежность;
- установка без использования дополнительных инструментов;
- снятие трубки осуществляет одним нажатием на защитную манжету фитинга;
- возможность многократного присоединения и разъединения трубки.
