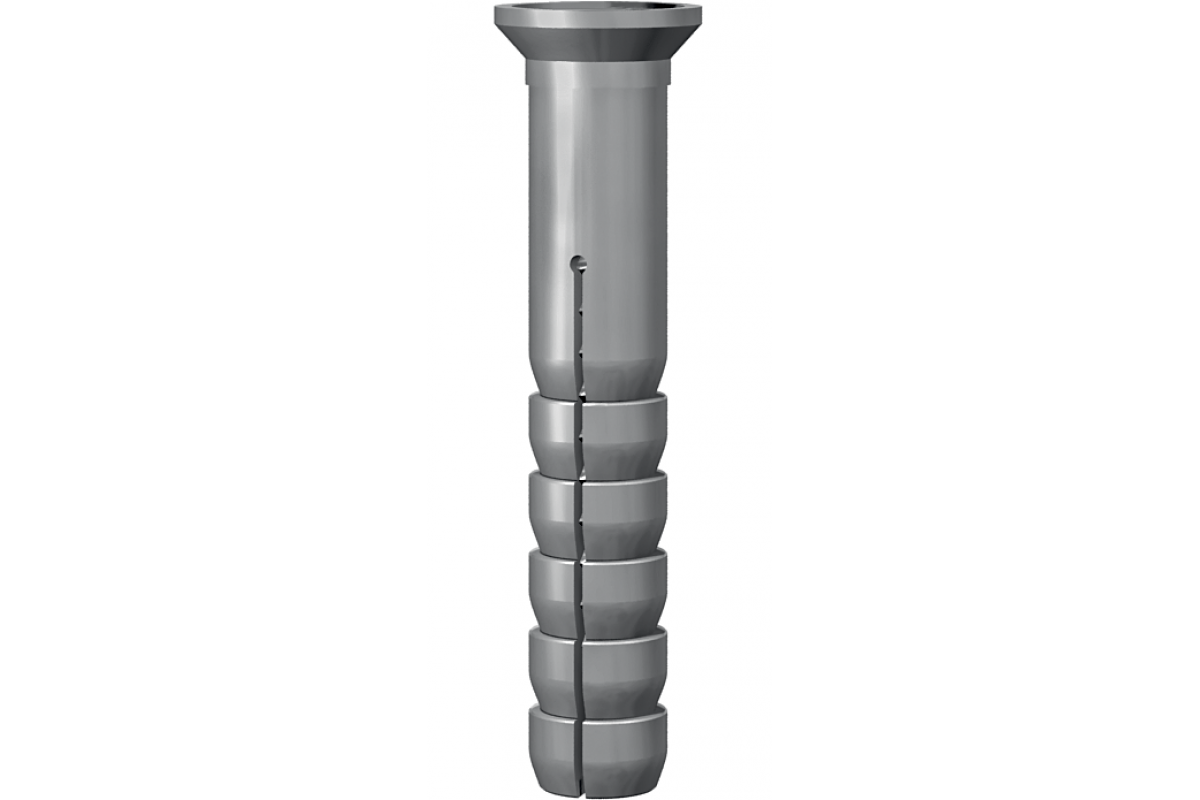

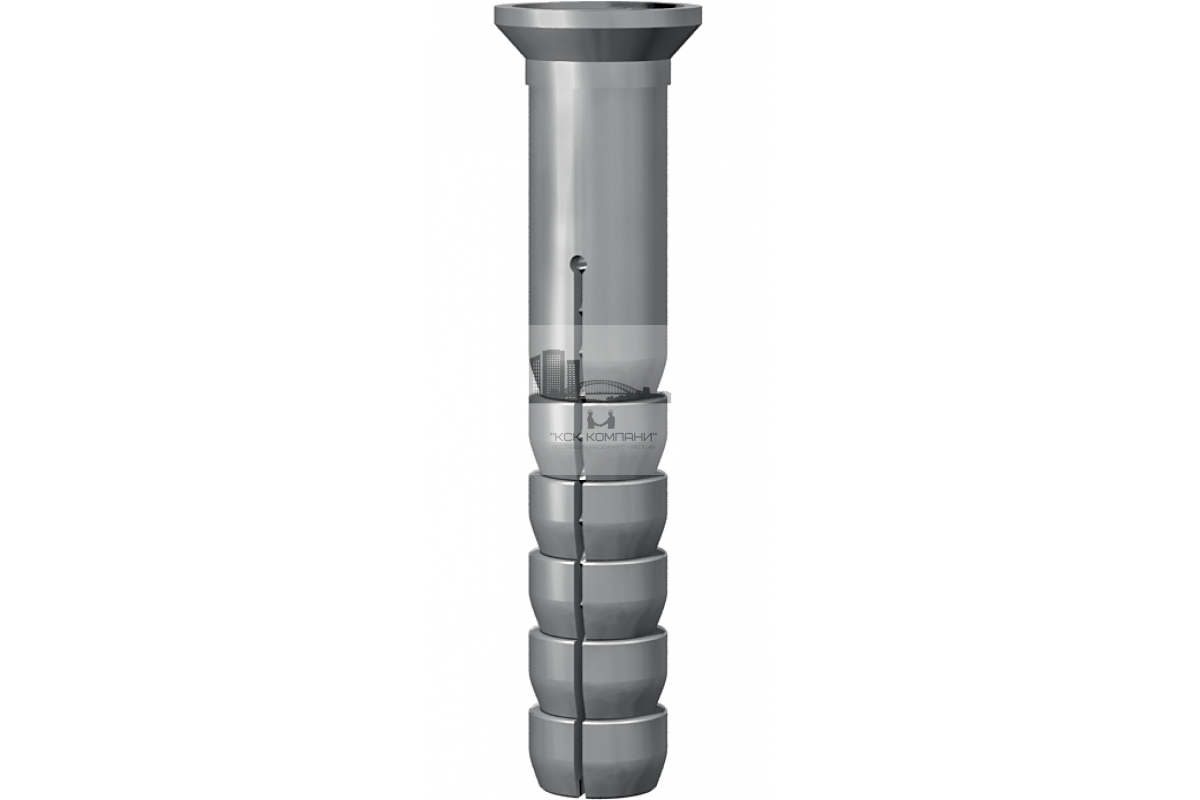

Полиамидный анкерный дюбеляель — Кровельный крепеж

Назначение:

Предназначены для крепления тарельчатых дюбелей TERMOCLIP, металлических реек и других кровельных элементов в бетонное несущее основание.

Материал:

Дюбель кровельный SMI 8,0 выполнен из высококачественного полиамида, обладающего высокими прочностными характеристиками.

Длина анкера, мм	Диаметр отв., мм	Мин. глубина отв., мм
45	8	55
60	8	70

Температурный диапазон эксплуатации, °С	–50 ... +80°С
Коррозионная стойкость к воздействию среднеагрессивной среды, не менее	40 лет

Типы основания

Бетон от Б15

EDS-S 4,8

Монтаж

• Зоны влияния ветра и расчет воздействий на единицу крепления устанавливают на основе расчета механического крепления теплоизоляционного и/или гидроизоляционного материала к основанию согласно PN-EN 1991-1-4:2008 или DAFA м2.01;
• При установке дюбеля в бетонное основание бурение отверстий производят с помощью бура диаметром 8 мм инструментом мощностью не менее 650 Вт;
• Отклонение инструмента от оси сверления к поверхности основания кровли должно быть не более 2°;
• Момент затяжки соединения при монтаже подбирается опытным путем для каждого типа крепежа на соответствующем основании кровли. Глубина погружения краевой зоны опорной поверхности держателя в изолирующие слои не должна превышать 1,5 мм относительно исходного состояния тарельчатого держателя;
• Выход самореза в монтажном состоянии из анкерной гильзы не менее 5 мм.
