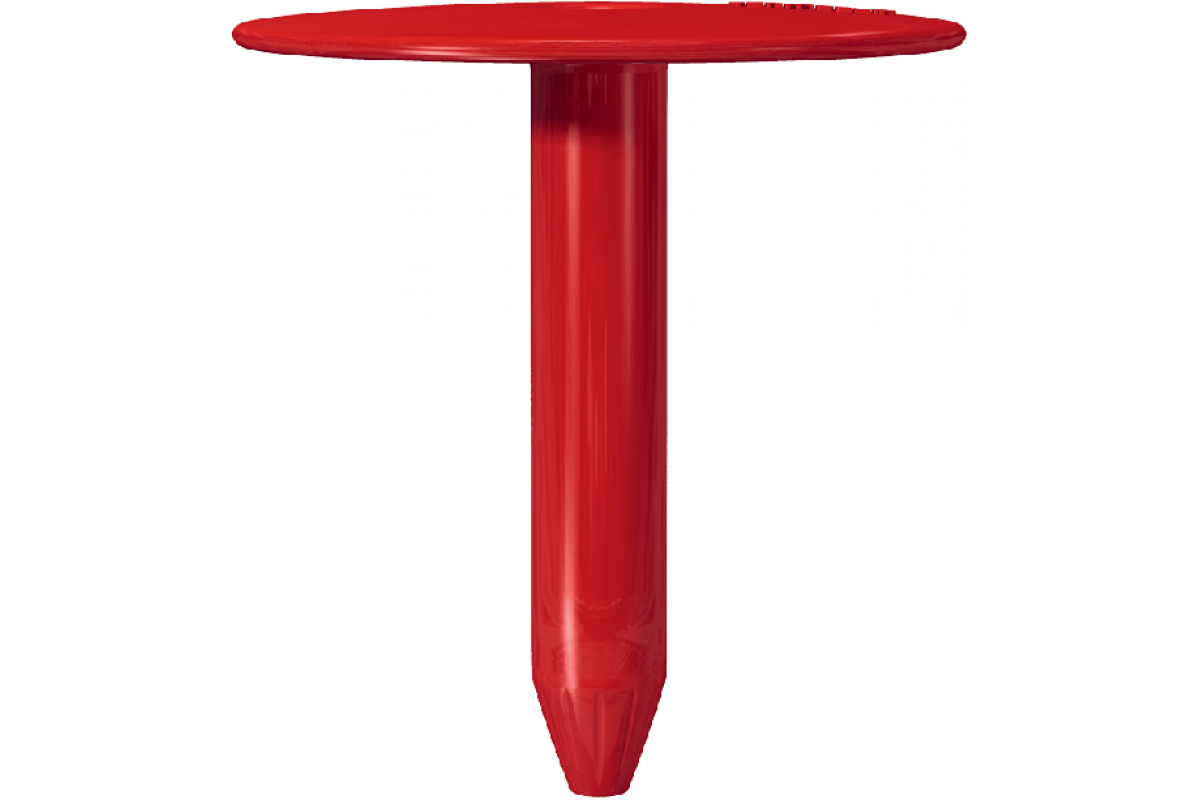

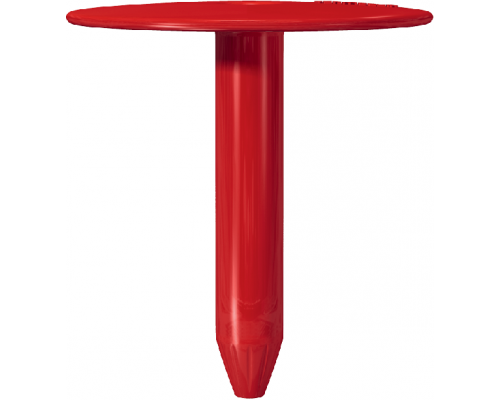

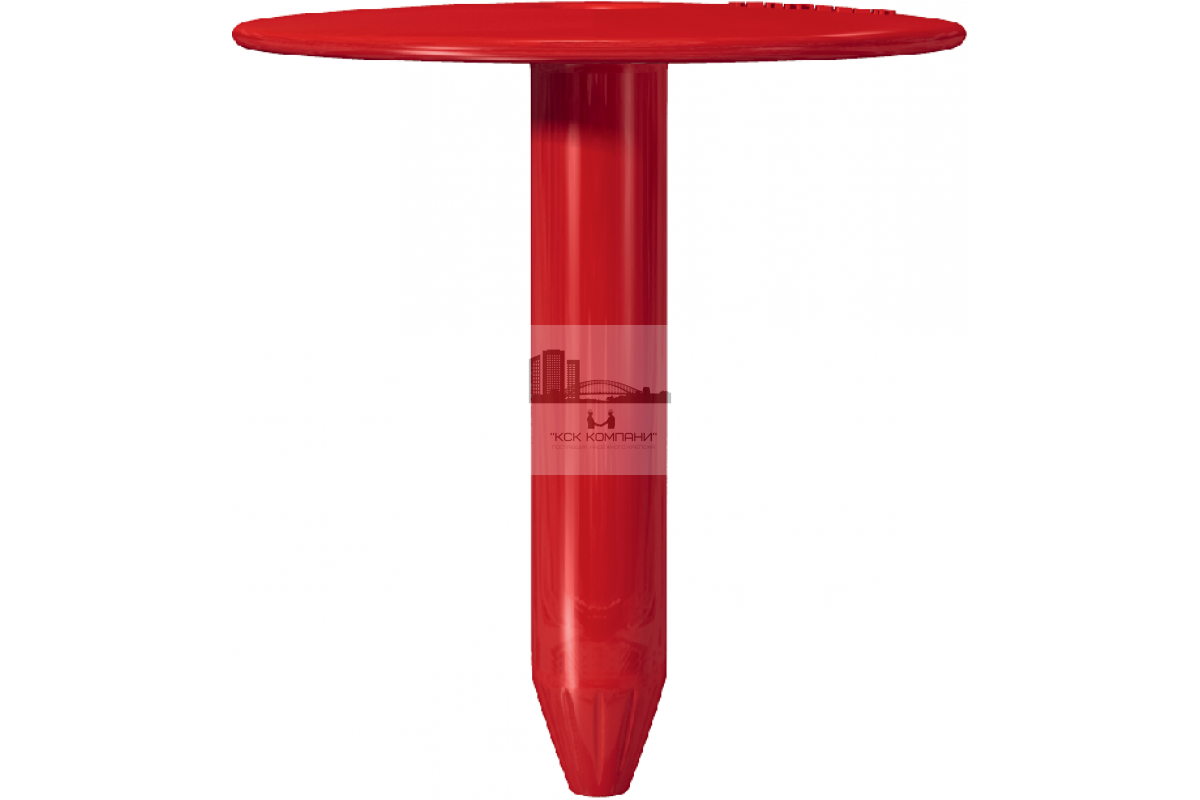

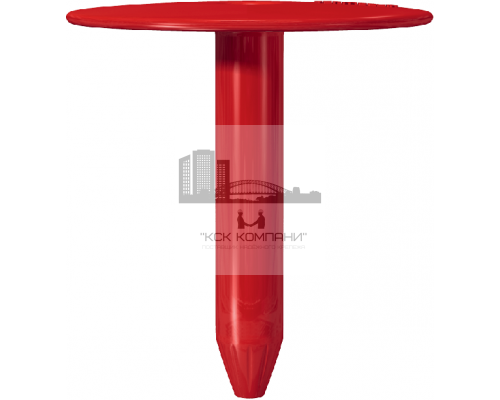

Полимерный тарельчатый элемент с увеличенной площадью держателя — Кровельный крепеж

Назначение:

Применяется для механической фиксации теплоизоляционных материалов к несущему основанию кровли из металлического профилированного листа, бетона, дерева.

Материал:

Тарельчатый полимерный элемент выполнен из блок-сополимера на основе пропиленэтилена, обладающего высокой усталостной прочностью.

Длина анкера, мм	Диаметр тарельчатого элемента, мм	Диаметр гильзы, мм	Диаметр отв. под шуруп, мм
50	75	14	5,5
80	75	14	5,5
100	75	14	5,5
120	75	14	5,5
130	75	14	5,5
140	75	14	5,5
150	75	14	5,5
180	75	14	5,5
200	75	14	5,5

Стойкость к термоокислительному старению, не менее, ч	1000
Изменение прочности при климатическом старении. 30 циклов: +80 ... –50 °	7,6 %
Температурный диапазон эксплуатации, °С	–50 ... +80°С

Область применения

Кровельные крепежные элементы выполнены из металла и/или пластика и предназначены для однослойных или многослойных гидроизоляционных материалов, монтирующихся к несущей конструкции с помощью точечного или линейного крепления.



Кровля 5 наиболее оптимальна для предварительной фиксации теплоизоляции пониженной плотности. Применять в комплекте с Кровлей 1, 2, 3, 4 (крепление гидроизоляционного слоя).

Для теплоизоляционных материалов:

прочностью на сжатие (при 10 % деформации) большей или равной 45 кПа. Сосредоточенная нагрузка не менее 500 Н, при деформации 5 мм.

Для несущего основания:

металлический профиль (стальной профнастил min толщиной 0.7мм).

По природно-климатическим условиям:

• во всех ветровых районах;
• допускаемая зимняя температура при эксплуатации дюбелей - не ниже – 50°С на поверхности гидроизоляционного материала;
• допускаемая летняя температура при эксплуатации дюбелей - не выше + 80°С на поверхности гидроизоляционного материала;
• допускаемые зоны влажности – сухая, нормальная, влажная;
• допускаемая степень агрессивности окружающей среды – неагрессивная, слабоагрессивная, среднеагрессивная;
• максимальная продолжительность воздействия солнечного излучения на незащищенные полимерные дюбели – 7 суток.

По условиям пожарной безопасности:

в зданиях и сооружениях различного назначения в пределах этажности, установленной строительными нормами РФ.

Типы основания

Профлист

EDS-B 4,8

Бетон Б25

CN 5

Бетон от Б15

EDS-S 4,8

SMI 8

Монтаж

• Зоны влияния ветра и расчет воздействий на единицу крепления устанавливают на основе расчета механического крепления тепло- изоляционного и/или гидроизоляционного материала к основанию согласно PN-EN 1991-1-4:2008 или DAFA м2.01;
• При монтаже исключить удар самореза о поверхность профилированного листа, что приведет к разрушению кончика сверла;
• Монтаж самореза производить насадкой для шуруповерта PH2 с крестообразным шлицем, инструментом с частотой оборотов 900- 1200 и мощностью не менее 600 Вт;
• Отклонение инструмента от оси сверления к поверхности основания кровли должно быть не более 2°;
• Момент затяжки соединения при монтаже подбирается опытным путем для каждого типа крепежа на соответствующем основании кровли. Глубина погружения краевой зоны опорной поверхности держателя в изолирующие слои не должна превышать 1,5 мм отно- сительно исходного состояния тарельчатого держателя;
• При установке дюбеля в бетонное основание бурение отверстий производят с помощью бура диаметром 8 мм;
• Выход самореза в монтажном состоянии из анкерной гильзы не менее 5 мм.

Преимущества Кровля ПТЭ 5

1. Тарельчатый элемент TERMOCLIP-Кровля ПТЭ 5 выполнен из блок-сополимера на основе высокомолекулярного полипропилена, обладающего высокими физико-механическими свойствами.

2. Обладает высокой усталостной прочностью.

3. Тарельчатый держатель разработан с учетом высоких требований к механическому креплению теплоизоляционных материалов.

4. Опорная поверхность повышенной площади (усиленная ребрами жесткости) предотвращает продавливание теплоизоляции при монтаже и последующее разрушение при эксплуатации.

5. Низкая теплопроводность крепления за счет увеличенной воздушной камеры.
