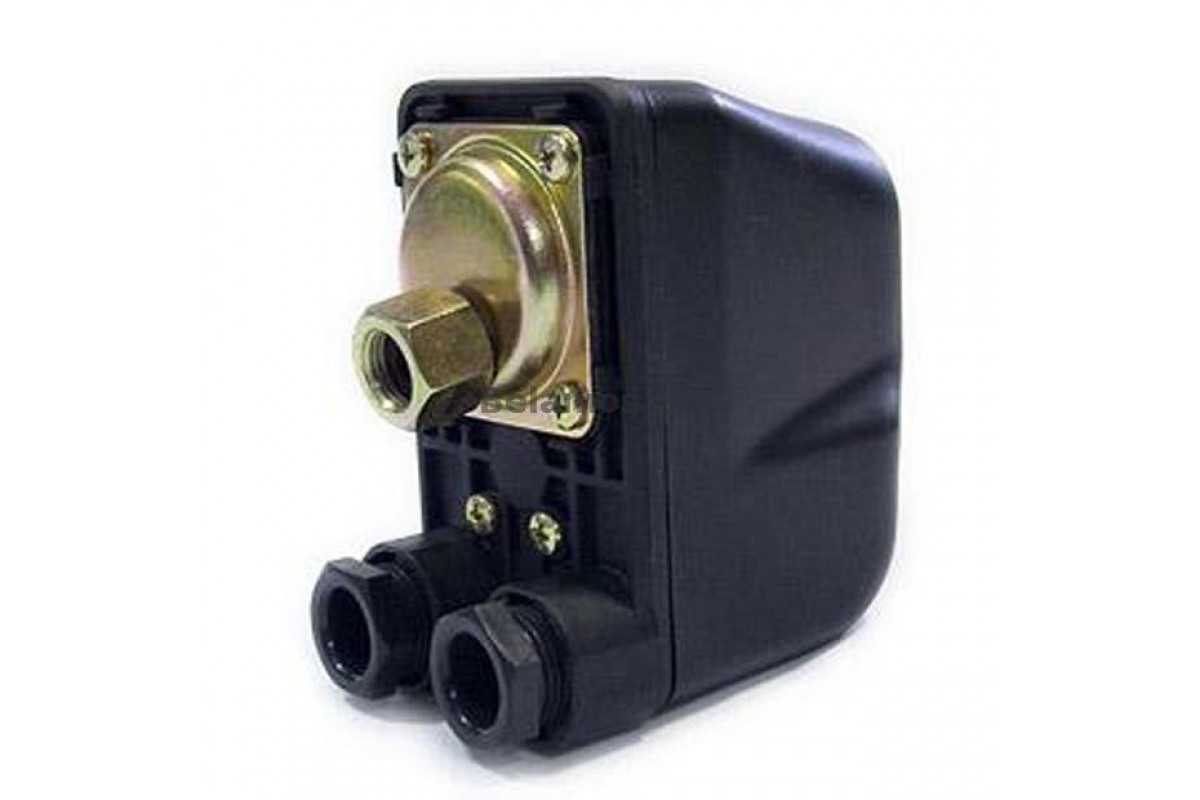

Реле давления PS-02C

Описание - Реле давления Belamos PS-02C

Если вы по каким-либо причинам хотите изменить заводскую настройку реле давления для насоса, вам необходимо проделать следующие действия: отключить реле давления от электропитания; отвинтить крепежный пластмассовый винт и снять с реле крышку; винт от малой пружины регулирует давление отключения насоса. Вращением гайки 2 по часовой стрелке, увеличивайте давление отключения насоса (и наоборот); винт от большой пружины регулирует давление включения насоса. Вращением гайки 1 по часовой стрелке, увеличивайте разность между давлением включения и выключения насоса; настройку на определенное давление производить с использованием манометра.

Пример настройки:

Если вам необходимо поднять давление отключения насоса до 3,5 бар, оставив давление включения прежним (1,4 бар), поступайте следующим образом: вращением гайки 2 по часовой стрелке, поднимите давление отключения насоса до требуемой величины, при этом на такую же величину увеличится давление включения насоса. Далее, вращением гайки 1 по часовой стрелке добиваемся того, что давление включения насоса вновь становится равным 1,4 бара.
