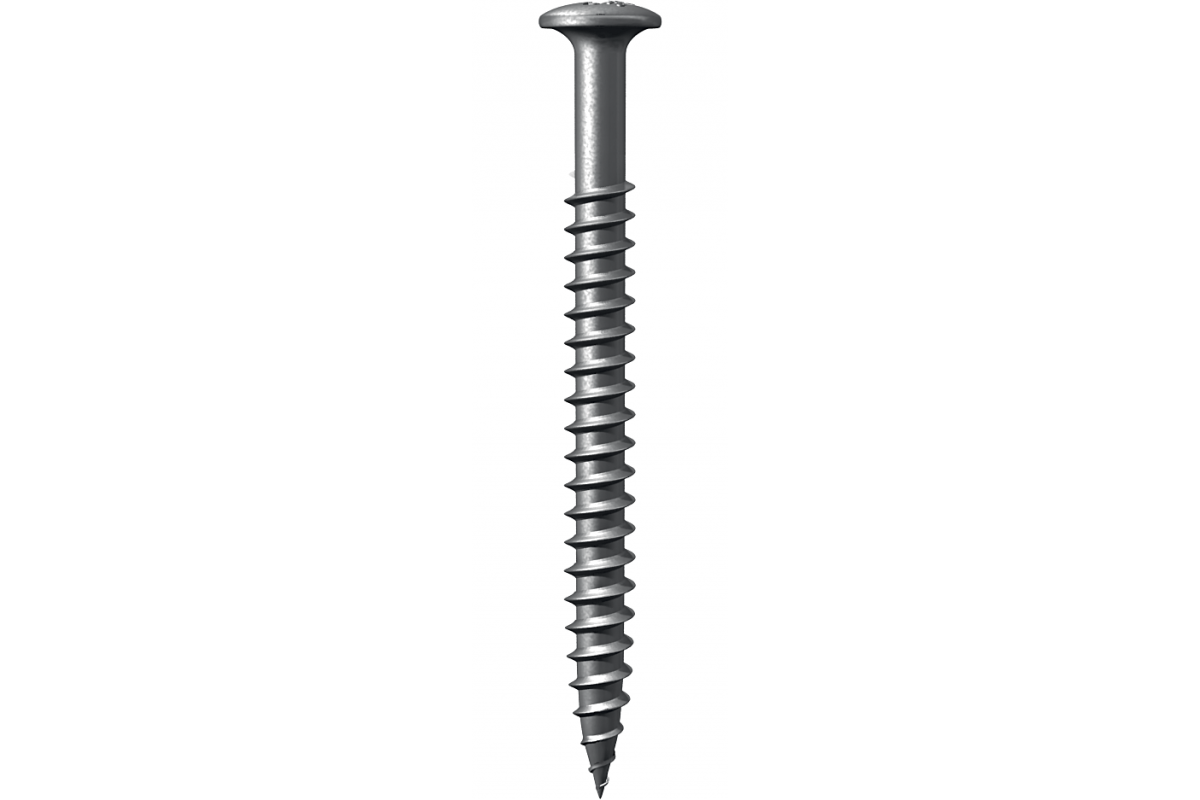

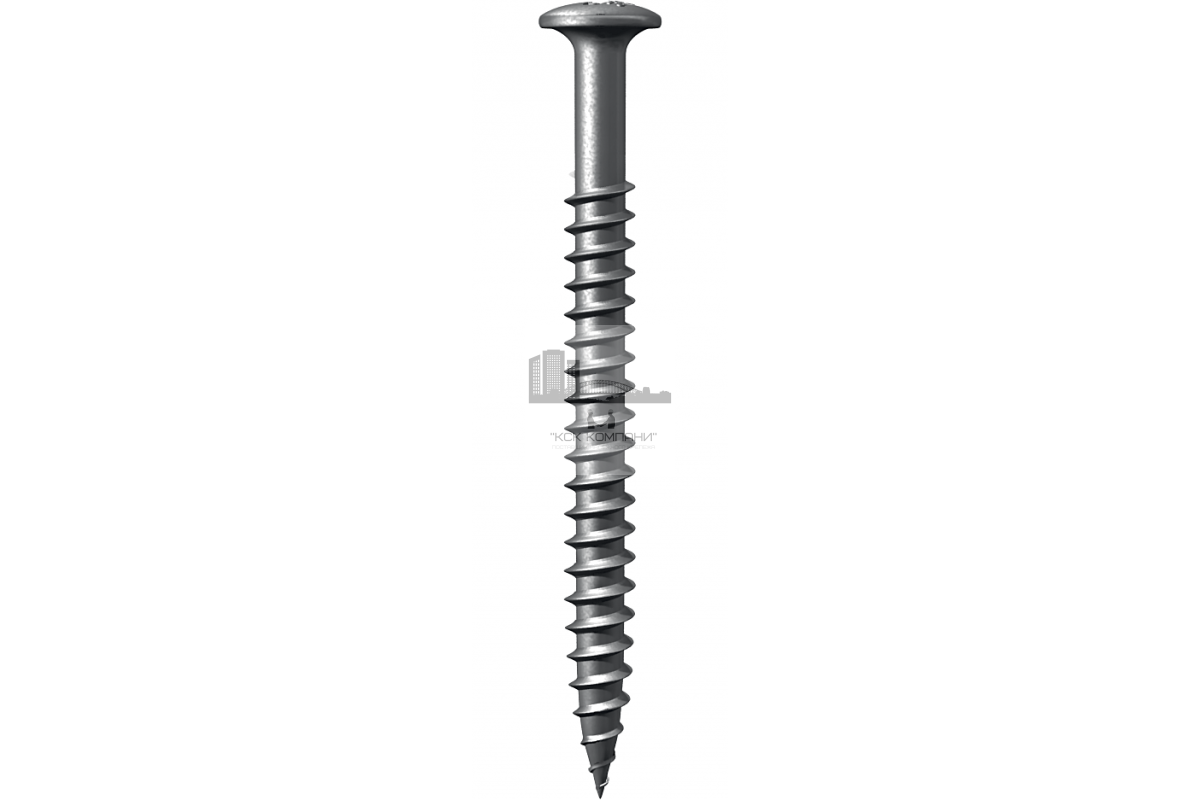

Самонарезающий винт для крепления в стальное основание — Кровельный крепеж

Назначение:

Предназначены для крепления кровельных элементов в стальное основание толщиной 0,75мм — 2,5мм.

Материал:

Винт выполнен из углеродистой стали и защищён стойким антикоррозионным покрытием.

Диаметр / длина, мм	Скорость вращ-ия сверла (об/мин)
4,8×50	1500
4,8×70
4,8×80
4,8×100
4,8×120
4,8×160
4,8×200

Типы основания

Бетон от Б15

SMI 8

Дерево

Профлист

Монтаж

• Зоны влияния ветра и расчет воздействий на единицу крепления устанавливают на основе расчета механического крепления теплоизоляционного и/или гидроизоляционного материала к основанию согласно PN-EN 1991-1-4:2008 или DAFA м2.01;
• При установке дюбеля в бетонное основание бурение отверстий производят с помощью бура диаметром 8 мм инструментом мощностью не менее 650 Вт;
• Отклонение инструмента от оси сверления к поверхности основания кровли должно быть не более 2°;
• Момент затяжки соединения при монтаже подбирается опытным путем для каждого типа крепежа на соответствующем основании кровли. Глубина погружения краевой зоны опорной поверхности держателя в изолирующие слои не должна превышать 1,5 мм относительно исходного состояния тарельчатого держателя;
• Выход самореза в монтажном состоянии из анкерной гильзы не менее 5 мм.

Преимущества EDS-S 4,8

1. Полусферическая голова самосверлящего, самонарезающего самореза увеличенного диаметра – 9,7 мм.

2. Повышенная глубина посадочного места под инструмент PH2.

3. Самостопорящая двухвитковая резьба – увеличение скорости монтажа.

4. За счет короткого конуса резьбовой части элемента EDS-S возможно использование самореза меньшей длины.

5. Точное, быстрое сверление – экономит время установки.

6. Универсальная система фиксации к стальным основаниям до 2,5мм.

7. Износостойкое антикоррозионное покрытие 15 циклов Кауштерних.
